CR 15-2 A-F-A-V-HQQV
In the profluid store simply buy online - for larger orders or scale discounts please contact us for an individual offer.
The offer is exclusively for professionals.
Grundfos 93389326 CR > Vertikale mehrstufige Kreiselpumpen / GG/1.4301 CR 15-2 A-F-A-V-HQQV
Product code: 93389326
EAN Number: 5715471875600

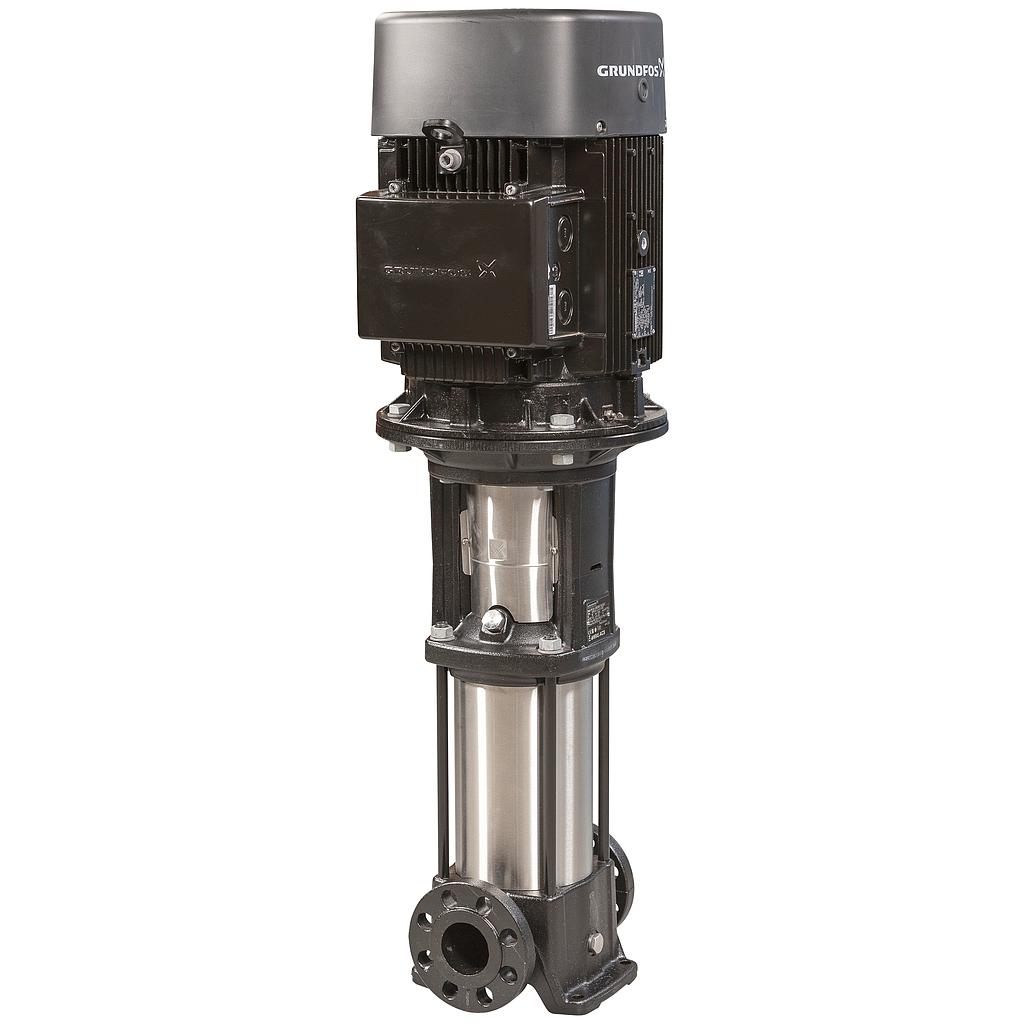

CR 15-2 A-F-A-V-HQQV
Vertikale, mehrstufige Kreiselpumpe mit gegenüberliegenden Saug- und Druckstutzen (Inline-Bauweise). Die medienberührten Bauteile der Pumpe sind aus Grauguss (Kopf und Fusstück) und Edelstahl. Die Patronendichtung verspricht eine hohe Zuverlässigkeit und Servicefreundlichkeit. Die Kraftübertragung erfolgt über eine starre, geteilte Kupplung. Der Rohrleitungsanschluss erfolgt über kombinierte DIN-Flansche. Die Pumpe ist mit einem 3-phasigen, lüftergekühlten Asynchronmotor ausgestattet.
| Links to notes in other regional sites (our database) | {"n@grundfos@global@77706":true} | |
| Produkt Informationen | EAN-Nummer | 5715471875600 |
| Produktnummer | 93389326 | |
| Förderleistung | Zulassungen | CE,EAC,UKCA,SEPRO |
| Trinkwasserzulassungen | WRAS,ACS | |
| Code Ausführung | A | |
| GLRD Code | HQQV | |
| ISO Abnahmekl. | ISO9906:2012 3B | |
| Anz. Laufräder | 2 | |
| LOW NPSH | nein | |
| H max | 28.7 m | |
| Code Model | A | |
| Anzahl Laufräder mit reduziertem Durchmesser | 0 | |
| Gleitringdichtung | HQQV | |
| Pumpe Ausrichtung | vertikal | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 2899 1/min | |
| Pumpenausführung | A | |
| Nennförderstrom | 17 m³/h | |
| Nennförderhöhe | 22 m | |
| GLRD Anordnung | Einfache Gleitringdichtung | |
| Stufen | 2 | |
| Elektrische Daten | eingebauter Motorschutz | keine |
| Leistungsfaktor Cos phi | 0.85-0.82 | |
| Schutzart (gemäß IEC 34-5) | 55 Dust/Jetting | |
| IE-Wirkungsgradklasse | IE4 | |
| Wärmeklasse (IEC 85) | F | |
| Netzfrequenz | 50 Hz | |
| Motor - Produktnummer | 93072821 | |
| Motorwirkungsgrad bei halber Last | 89.4-89.1 % | |
| Motorwirkungsgrad bei 3/4-Last | 89.7-90.0 % | |
| Motorwirkungsgrad bei Vollast | 88.0 % | |
| Std. Motor | IEC | |
| Bauart des Motors | 90LG | |
| Motorpole | 2 | |
| Leistungsbedarf (P2) der Pumpe | 2.2 kW | |
| Bemessungsstrom | 4.55/2.60 A | |
| Motorbemessungsleistung P2 | 2.2 kW | |
| Nenn-Drehzahl | 2920-2930 1/min | |
| Bemessungsspannung | 3 x 380-400D/660-690Y V | |
| Anlaufstrom | 970-1020 % | |
| Installation | COMB_MAX_PRESS_LOW_TEMP | 16 bar / -20 °C |
| Code Anschl. Art | F | |
| Code für Rohranschluss | F | |
| Grösse Motorflansch | FT115 | |
| Max. Druck bei vorgegebener Temperatur | 16 bar / 90 °C | |
| Maximale Umgebungstemperatur | 60 °C | |
| Max. Betriebsdruck | 16 bar | |
| Nenndruckstufe | PN 25 | |
| Größe des Saugstutzens | DN 50 | |
| Größe des Druckanschlusses | DN 50 | |
| Anschlusstyp | DIN | |
| Fördermedium | Dichte | 998.2 kg/m³ |
| Medientemperaturbereich | -20 .. 90 °C | |
| Medientemp. bei Datenerfassung | 20 °C | |
| Werkstoffe | Fußstückwerkstück gemäß ASTM | ASTM A48-25B |
| Fußstückwerkstoff gemäß EN-Norm | EN 1561 EN-GJL-200 | |
| Fußstück | Grauguss | |
| Lager | SIC | |
| Code Material | A | |
| Elastomere | V | |
| Elastomere GLRD | V | |
| Laufrad | EN 1.4301 | |
| Laufradwerkstoff gemäß ASTM | AISI 304 | |
| Laufradwerkstoff | Edelstahl | |
| Typenschlüssel für Material | A | |
| Steuerung | Frequenzumrichter | ohne |
| Sonstiges Information | Bruttogewicht | 76 kg |
| Herkunftsland | HU | |
| Mindesteffizienzindex MEI ≥ | 0.70 | |
| Nettogewicht | 54 kg | |
| Versandvol. | 0.234 m³ | |
| Position des Klemmkastens | 6 Uhr | |
| Zolltarif Nr. | 84137075 |
