CRI 3-36 A-FGJ-A-V-HQQV
In the profluid store simply buy online - for larger orders or scale discounts please contact us for an individual offer.
The offer is exclusively for professionals.
Grundfos 93396314 CRI > Vertikale mehrstufige Kreiselpumpen / 1.4301 CRI 3-36 A-FGJ-A-V-HQQV
Product code: 93396314
EAN Number: 5715472010338

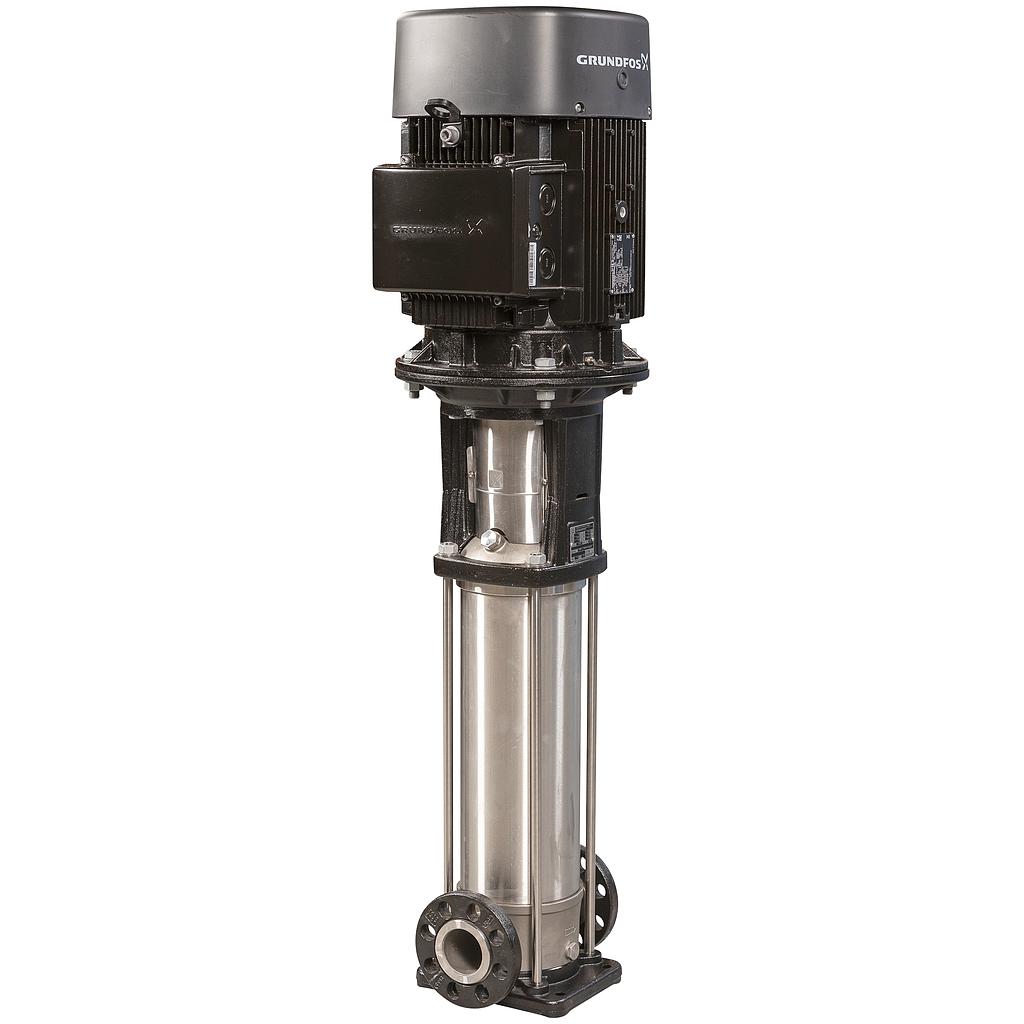

CRI 3-36 A-FGJ-A-V-HQQV
Vertikale, mehrstufige Kreiselpumpe mit gegenüberliegenden Saug- und Druckstutzen (Inline-Bauweise). Die medienberührten Bauteile der Pumpe sind aus Edelstahl. Die Patronendichtung verspricht eine hohe Zuverlässigkeit und Servicefreundlichkeit. Die Kraftübertragung erfolgt über eine starre, geteilte Kupplung. Der Rohrleitungsanschluss erfolgt über kombinierte DIN-ANSI-JIS-Flansche. Die Pumpe ist mit einem 3-phasigen, lüftergekühlten Asynchronmotor ausgestattet.
| Links to notes in other regional sites (our database) | {"n@grundfos@es@27549":true,"n@grundfos@fr@42914":true,"n@grundfos@global@134513":true} | |
| Produkt Informationen | EAN-Nummer | 5715472010338 |
| Produktnummer | 93396314 | |
| Förderleistung | Zulassungen | CE,EAC,UKCA,SEPRO |
| Trinkwasserzulassungen | WRAS | |
| Code Ausführung | A | |
| GLRD Code | HQQV | |
| ISO Abnahmekl. | ISO9906:2012 3B | |
| Anz. Laufräder | 36 | |
| LOW NPSH | nein | |
| H max | 239.3 m | |
| Code Model | A | |
| Anzahl Laufräder mit reduziertem Durchmesser | 0 | |
| Gleitringdichtung | HQQV | |
| Pumpe Ausrichtung | vertikal | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 2902 1/min | |
| Pumpenausführung | A | |
| Nennförderstrom | 3 m³/h | |
| Nennförderhöhe | 176.3 m | |
| GLRD Anordnung | Einfache Gleitringdichtung | |
| Stufen | 36 | |
| Elektrische Daten | eingebauter Motorschutz | PTC |
| Leistungsfaktor Cos phi | 0.86-0.84 | |
| Schutzart (gemäß IEC 34-5) | 55 Dust/Jetting | |
| IE-Wirkungsgradklasse | IE4 | |
| Wärmeklasse (IEC 85) | F | |
| Netzfrequenz | 50 Hz | |
| Motor - Produktnummer | 92815527 | |
| Motorwirkungsgrad bei halber Last | 88.6-88.2 % | |
| Motorwirkungsgrad bei 3/4-Last | 89.3 % | |
| Motorwirkungsgrad bei Vollast | 89.1 % | |
| Std. Motor | IEC | |
| Bauart des Motors | 100LE | |
| Motorpole | 2 | |
| Leistungsbedarf (P2) der Pumpe | 3 kW | |
| Bemessungsstrom | 6.10/3.55 A | |
| Motorbemessungsleistung P2 | 3 kW | |
| Nenn-Drehzahl | 2930-2940 1/min | |
| Bemessungsspannung | 3 x 380-400D/660-690Y V | |
| Anlaufstrom | 1130-1140 % | |
| Installation | COMB_MAX_PRESS_LOW_TEMP | 25 bar / -20 °C |
| Code Anschl. Art | FGJ | |
| Code für Rohranschluss | FGJ | |
| Nennweite des Saugflansches | 300 lb | |
| Grösse Motorflansch | FT130 | |
| Max. Druck bei vorgegebener Temperatur | 25 bar / 90 °C | |
| Maximale Umgebungstemperatur | 60 °C | |
| Max. Betriebsdruck | 25 bar | |
| Größe des Saugstutzens | 1 1/4 inch | |
| Größe des Druckanschlusses | 1 1/4 inch | |
| Nenndruckstufe | PN 25 | |
| Größe des Saugstutzens | DN 25/32 | |
| Größe des Druckanschlusses | DN 25/32 | |
| Anschlusstyp | DIN / ANSI / JIS | |
| Fördermedium | Dichte | 998.2 kg/m³ |
| Medientemperaturbereich | -20 .. 90 °C | |
| Medientemp. bei Datenerfassung | 20 °C | |
| Werkstoffe | Fußstückwerkstück gemäß ASTM | AISI 316 |
| Fußstückwerkstoff gemäß EN-Norm | EN 1.4408 | |
| Fußstück | Edelstahl | |
| Lager | SIC | |
| Code Material | A | |
| Elastomere | V | |
| Elastomere GLRD | V | |
| Laufrad | EN 1.4301 | |
| Laufradwerkstoff gemäß ASTM | AISI 304 | |
| Laufradwerkstoff | Edelstahl | |
| Typenschlüssel für Material | A | |
| Steuerung | Frequenzumrichter | ohne |
| Sonstiges Information | Bruttogewicht | 64.4 kg |
| Herkunftsland | HU | |
| Mindesteffizienzindex MEI ≥ | 0.70 | |
| Nettogewicht | 59.7 kg | |
| Versandvol. | 0.148 m³ | |
| Position des Klemmkastens | 6 Uhr | |
| Zolltarif Nr. | 84137075 |
