  3. Grundfos v.1 23.10 DDA DDA 120-7 AR-PV-L/V/C-F-31U3U3FG 99159505
Allgemeine Preisliste Gültig

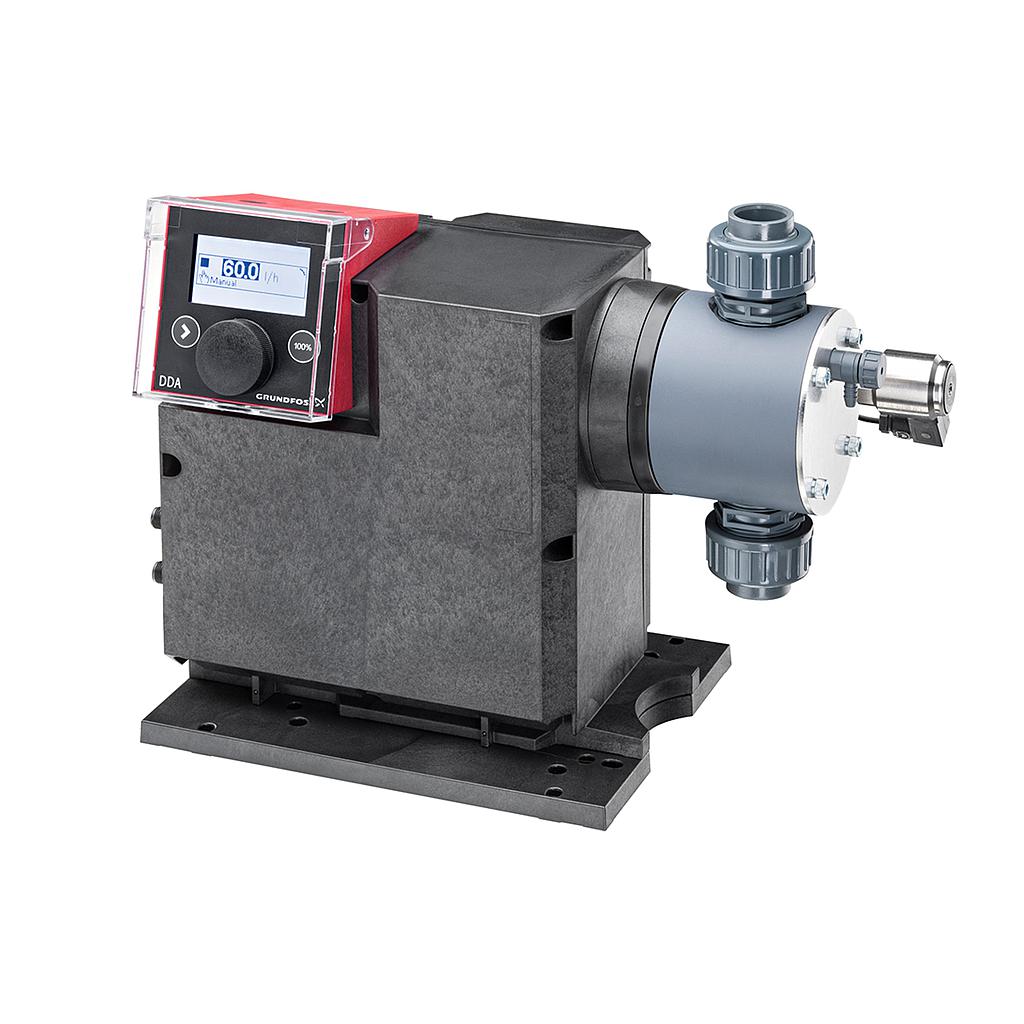

Grundfos v.1 23.10 DDA DDA 120-7 AR-PV-L/V/C-F-31U3U3FG 99159505

    6.834,60 € 6.834,60 € 6834.6 EUR

    6.834,60 €

    Option not available

    Diese Kombination existiert nicht.

    In den Warenkorb

    Im profluid Shop einfach günstig online kaufen - für größere Bestellungen oder Staffelrabatte kontaktieren sie uns bitte für ein individuelles Angebot.

    Das Angebot richtet sich ausschließlich an Gewerbetreibende.

    Grundfos 99159505 DDA DDA 120-7 AR-PV-L/V/C-F-31U3U3FG

    Product code: 99159505

    EAN Number: 5712607842932

    DDA 120-7 AR-PV-L/V/C-F-31U3U3FG
    DDA 120-7 AR-PV-L/V/C-F-31U3U3

    Die SMART Digital DDA ist eine kompakte Verdränger-Membrandosierpumpe mit drehzahlvariablem Antrieb (ECM-Motor) und einem Einstellbereich von bis zu 1:800.
    Die Serie der SMART Digital-Dosierpumpen arbeitet stets mit voller Hublänge, um selbst bei ausgasenden Medien die optimale Genauigkeit und optimale Befüllung des Dosierkopfes zu gewährleisten. Die Dauer jedes Druckhubs variiert je nach eingestellter Dosiermenge und führt so zu einem pulsationsarmen und quasi-kontinuierlichen Dosierbetrieb. Die anklickbare Montageplatte erleichtert die Installation und Service. Der Bedienkubus kann bequem vorn, links oder rechts montiert werden. Das Dreh-/Drückrad und das mehrfarbige, hinterleuchtete LCD-Grafikdisplay mit Klartextanzeige ermöglichen eine intuitive Bedienung. Die Bedienelemente sind durch eine transparente Abdeckung geschützt.

    Der Dosierkopf umfasst:

    • Robuste und langlebige Doppel-PTFE Membran
    • Druck- und saugseitige Ventile (optional Federbelastet für hoch viskose Medien)
    • Entlüftungsventil
    • Drucksensor für die Membranbrucherkennung

    Betriebsarten:

    • Manuelle Dosierung mit direkter Eingabe in ml/h, l/h oder gph
    • Mengenproportionale Dosiermenge via Impulsansteuerung in ml/Impuls (einschließlich Memory Funktion)
    • Mengenproportionale Dosiermenge via 0/4-20 mA Analogansteuerung (skalierbar)
    • Chargendosierung (nach Impuls, Intervall oder integr. Wochenzeitschaltuhr)
    • Feldbusansteuerung (nur via ext. CIU Modul, Profibus-/net; Modbus RTU/TCP, GRM)

    Weitere Leistungsmerkmale:

    • Membranbrucherkennung über Drucksensor (DLD)
    • Automatische Entlüftung der Pumpe um Ansaugprobleme nach längerer Stillstandszeit zu verhindern
    • Reduktion der Ansauggeschwindigkeit (SlowMode) für die Förderung hochviskoser oder ausgasender Medien, 50 % (maximaler Förderstrom= 60 l/h) und 25 % (maximaler Förderstrom= 30 l/h)
    • Anzeige wann Wartungsarbeiten erforderlich sind mit Angabe der Bestellnummer des Wartungskits
    • Zweistufiger Passwortschutz gegen unbefugten Zugriff
    • Zähler für das dosierte Gesamtvolumen (rücksetzbar), Betriebsstunden usw.
    • Laden und Speichern kundenspezifischer Einstellungen sowie Rücksetzen auf die Werkseinstellung

    Signaleingänge/-ausgänge:

    • Eingangssignale für Impulsbetrieb, Analogsignal 0/4 bis 20 mA, extern Stopp
    • Signaleingang für zweistufige Niveauüberwachung
    • Zwei potenzialfreie parametrierbare Melderelais beispielsweise für Alarm, Hubsignal, Pumpendosierung, Zeitgeber usw.
    • Analogausgangssignal 0/4-20 mA für Eingang-=Ausgangssignal, Dosiermenge (berechnet HubzahlxDosierkopfvolumen)

    Links to notes in other regional sites (our database) {"n@grundfos@es@34150":true,"n@grundfos@fr@38793":true,"n@grundfos@global@82186":true}
    Produkt Informationen EAN-Nummer 5712607842932
    Produktnummer 99159505
    Förderleistung Wiederholgenauigkeit 1.5 %
    Zulassungen CE,CSA-US,NSF61,EAC,RCM
    Max. Volumenstrom 120 l/h
    Max. Q bei 25% (slow mode) 30 l/h
    Max. Q bei 50% (slow mode) 60 l/h
    Max. Viskosität bei 100% 100 mPas
    Max. Viskosität bei 25% (slow mode) 3000 mPas
    Max. Viskosität bei 50% (slow mode) 1500 mPas
    Min. Volumenstrom 150 ml/h
    Einstellbereich 1:800
    Typenschlüssel DDA 120-7 AR-PV-L/V/C-F-31U3U3
    Ventiltyp Standard
    Elektrische Daten Schutzart (gemäß IEC 34-5) IP65 / TYPE 4X
    Einschaltstrom 70 A bei 240 V (35 A/100 V) für 2 ms
    Kabellänge 1.5 m
    Netzfrequenz 50 / 60 Hz
    Maximale Leistungsaufnahme P1 62 W
    Bemessungsspannung 1 x 100-240 V
    Art des Kabelsteckers EU
    Installation Inhalt des Installationsset > siehe Datenheft Nein
    Installationsart Kein Installationsset
    Max. Saughöhe (Betrieb) 3 m
    Max. Saughöhe (Ansaugphase) 1.5 m
    Maximale Umgebungstemperatur 0 .. 45 °C
    Max. Betriebsdruck 7 bar
    Anschluss Saugstutzen Conn.pack U3 (hose ID.19mm &..
    Anschluss Druckstutzen Conn.pack U3 (hose ID.19mm &..
    Fördermedium Dichte 998.2 kg/m³
    Medientemperaturbereich 0 .. 50 °C
    Medientemp. bei Datenerfassung 20 °C
    Werkstoffe Material Dosierkopf PVDF (Polyvinylidenfluorid)
    Dichtung FKM
    Ventilkugel Keramik
    Steuerung Analogeingang 0/4-20 mA
    Analogausgang 0/4-20 mA
    Buskommunikation Ja
    Bedienfeld Vorne
    Steuerungsvariante AR
    Ext. Stopp Ja
    Niveaukontrolle YES
    Ausgangsrelais 2
    Kontaktansteuerung ja
    Sonstiges Information Farbe rot
    Bruttogewicht 7 kg
    Herkunftsland FR
    Nettogewicht 7 kg
    Zolltarif Nr. 84135040
