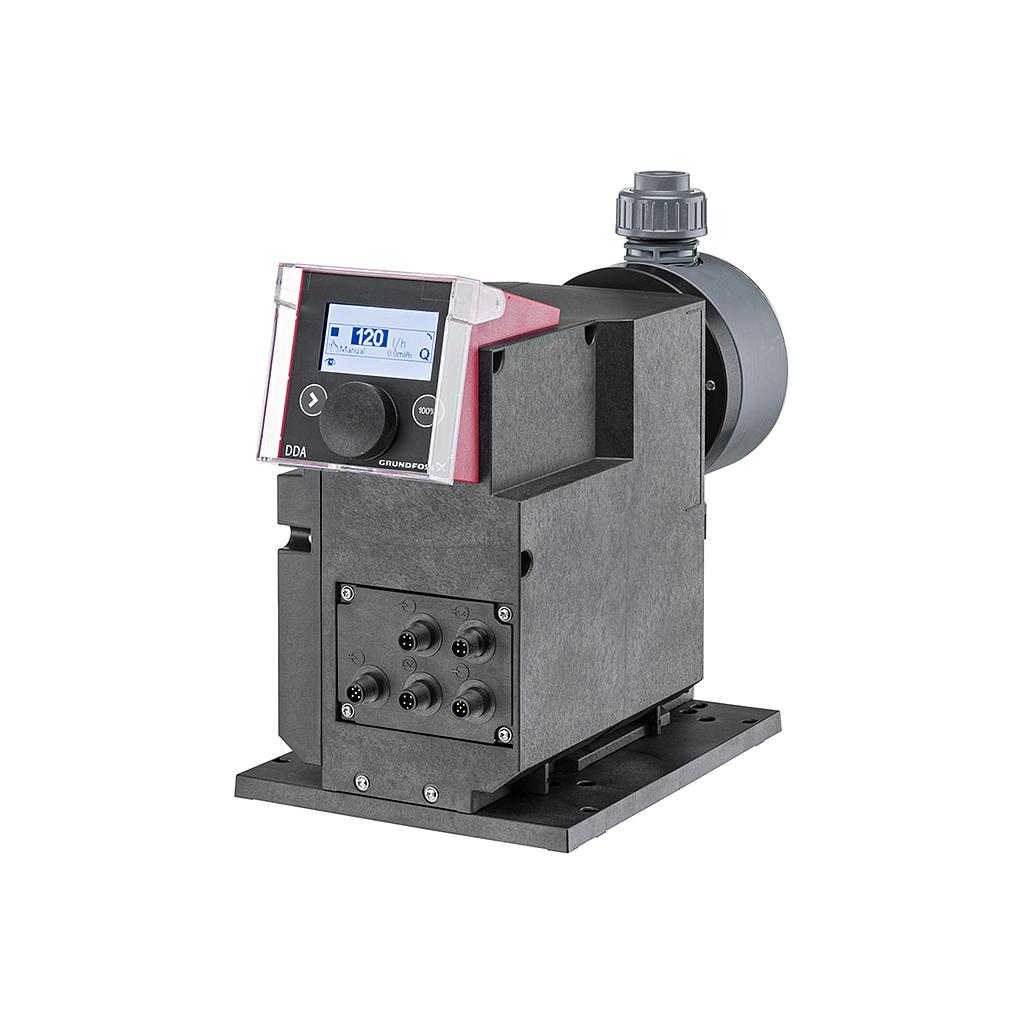

    Grundfos 99164229 DDA DDA 200-4 AR-SS/T/SS-F-32A1A1FG

    Product code: 99164229

    EAN Number: 5712607923556

    DDA 200-4 AR-SS/T/SS-F-32A1A1FG
    DDA 200-4 AR-SS/T/SS-F-32A1A1F

    Die SMART Digital DDA ist eine kompakte Verdränger-Membrandosierpumpe mit drehzahlvariablem Antrieb (ECM-Motor) und einem Einstellbereich von bis zu 1:800.
    Die Serie der SMART Digital-Dosierpumpen arbeitet stets mit voller Hublänge, um selbst bei ausgasenden Medien die optimale Genauigkeit und optimale Befüllung des Dosierkopfes zu gewährleisten. Die Dauer jedes Druckhubs variiert je nach eingestellter Dosiermenge und führt so zu einem pulsationsarmen und quasi-kontinuierlichen Dosierbetrieb. Die anklickbare Montageplatte erleichtert die Installation und Service. Der Bedienkubus kann bequem vorn, links oder rechts montiert werden. Das Dreh-/Drückrad und das mehrfarbige, hinterleuchtete LCD-Grafikdisplay mit Klartextanzeige ermöglichen eine intuitive Bedienung. Die Bedienelemente sind durch eine transparente Abdeckhaube geschützt.

    Der Dosierkopf umfasst:

    • Robuste und langlebige Doppel-PTFE Membran
    • Druck- und saugseitige Ventile (optional Federbelastet für hoch viskose Medien)
    • Entlüftungsventil

    Betriebsarten:

    • Manuelle Dosierung mit direkter Eingabe in ml/h, l/h oder gph
    • Mengenproportionale Dosiermenge via Impulsansteuerung in ml/Impuls (einschließlich Memory Funktion)
    • Mengenproportionale Dosiermenge via 0/4-20 mA Analogansteuerung (skalierbar)
    • Chargendosierung (nach Impuls, Intervall oder integr. Wochenzeitschaltuhr)
    • Feldbusansteuerung (nur via ext. CIU Modul, Profibus-/net; Modbus RTU/TCP, GRM)

    Weitere Leistungsmerkmale:

    • Automatische Entlüftung der Pumpe um Ansaugprobleme nach längerer Stillstandszeit zu verhindern
    • Reduktion der Ansauggeschwindigkeit (SlowMode) für die Förderung hochviskoser oder ausgasender Medien, 50 % (maximaler Förderstrom= 100 l/h) und 25 % (maximaler Förderstrom= 50 l/h)
    • Anzeige wann Wartungsarbeiten erforderlich sind mit Angabe der Bestellnummer des Wartungskits
    • Zweistufiger Passwortschutz gegen unbefugten Zugriff
    • Zähler für das dosierte Gesamtvolumen (rücksetzbar), Betriebsstunden usw.
    • Laden und Speichern kundenspezifischer Einstellungen sowie Rücksetzen auf die Werkseinstellung

    Signaleingänge/-ausgänge:

    • Eingangssignale für Impulsbetrieb, Analogsignal 0/4 bis 20 mA, extern Stopp
    • Signaleingang für zweistufige Niveauüberwachung
    • Zwei potenzialfreie parametrierbare Melderelais beispielsweise für Alarm, Hubsignal, Pumpendosierung, Zeitgeber usw.
    • Analogausgangssignal 0/4-20 mA für Eingang-=Ausgangssignal, Dosiermenge (berechnet HubzahlxDosierkopfvolumen)

    Links to notes in other regional sites (our database) {"n@grundfos@es@31398":true,"n@grundfos@fr@31516":true,"n@grundfos@global@173036":true}
    Produkt Informationen EAN-Nummer 5712607923556
    Produktnummer 99164229
    Förderleistung Wiederholgenauigkeit 1.5 %
    Zulassungen CE,CSA-US,NSF61,EAC,RCM
    Max. Volumenstrom 200 l/h
    Max. Q bei 25% (slow mode) 50 l/h
    Max. Q bei 50% (slow mode) 100 l/h
    Max. Viskosität bei 100% 500 mPas
    Max. Viskosität bei 25% (slow mode) 2000 mPas
    Max. Viskosität bei 50% (slow mode) 1000 mPas
    Min. Volumenstrom 250 ml/h
    Einstellbereich 1:800
    Typenschlüssel DDA 200-4 AR-SS/T/SS-F-32A1A1F
    Ventiltyp Federbelastet (HV-Version)
    Elektrische Daten Schutzart (gemäß IEC 34-5) IP65 / TYPE 4X
    Einschaltstrom 70 A bei 240 V (35 A/100 V) für 2 ms
    Kabellänge 1.5 m
    Netzfrequenz 50 / 60 Hz
    Maximale Leistungsaufnahme P1 62 W
    Bemessungsspannung 1 x 100-240 V
    Art des Kabelsteckers EU
    Installation Inhalt des Installationsset > siehe Datenheft Nein
    Installationsart Kein Installationsset
    Max. Saughöhe (Betrieb) 3 m
    Max. Saughöhe (Ansaugphase) 1.5 m
    Maximale Umgebungstemperatur 0 .. 45 °C
    Max. Betriebsdruck 4 bar
    Anschluss Saugstutzen Conn. threaded Rp 3/4# Code A1
    Anschluss Druckstutzen Conn. threaded Rp 3/4# Code A1
    Fördermedium Dichte 998.2 kg/m³
    Medientemperaturbereich 0 .. 50 °C
    Medientemp. bei Datenerfassung 20 °C
    Werkstoffe Material Dosierkopf Edelstahl 1.4435
    Dichtung PTFE
    Ventilkugel Nichtrostender Stahl
    Steuerung Analogeingang 0/4-20 mA
    Analogausgang 0/4-20 mA
    Buskommunikation Ja
    Bedienfeld Vorne
    Steuerungsvariante AR
    Ext. Stopp Ja
    Niveaukontrolle YES
    Ausgangsrelais 2
    Kontaktansteuerung ja
    Sonstiges Information Farbe rot
    Bruttogewicht 8 kg
    Herkunftsland FR
    Nettogewicht 8 kg
    Zolltarif Nr. 84135040
