  3. Grundfos v.1 23.10 DDA DDA 60-10 FCM-SS/V/SS-F-32A1A1FG 99164204
Allgemeine Preisliste Gültig

Grundfos v.1 23.10 DDA DDA 60-10 FCM-SS/V/SS-F-32A1A1FG 99164204

    7.164,17 € 7.164,17 € 7164.17 EUR

    7.164,17 €

    Option not available

    Diese Kombination existiert nicht.

    In den Warenkorb

    Im profluid Shop einfach günstig online kaufen - für größere Bestellungen oder Staffelrabatte kontaktieren sie uns bitte für ein individuelles Angebot.

    Das Angebot richtet sich ausschließlich an Gewerbetreibende.

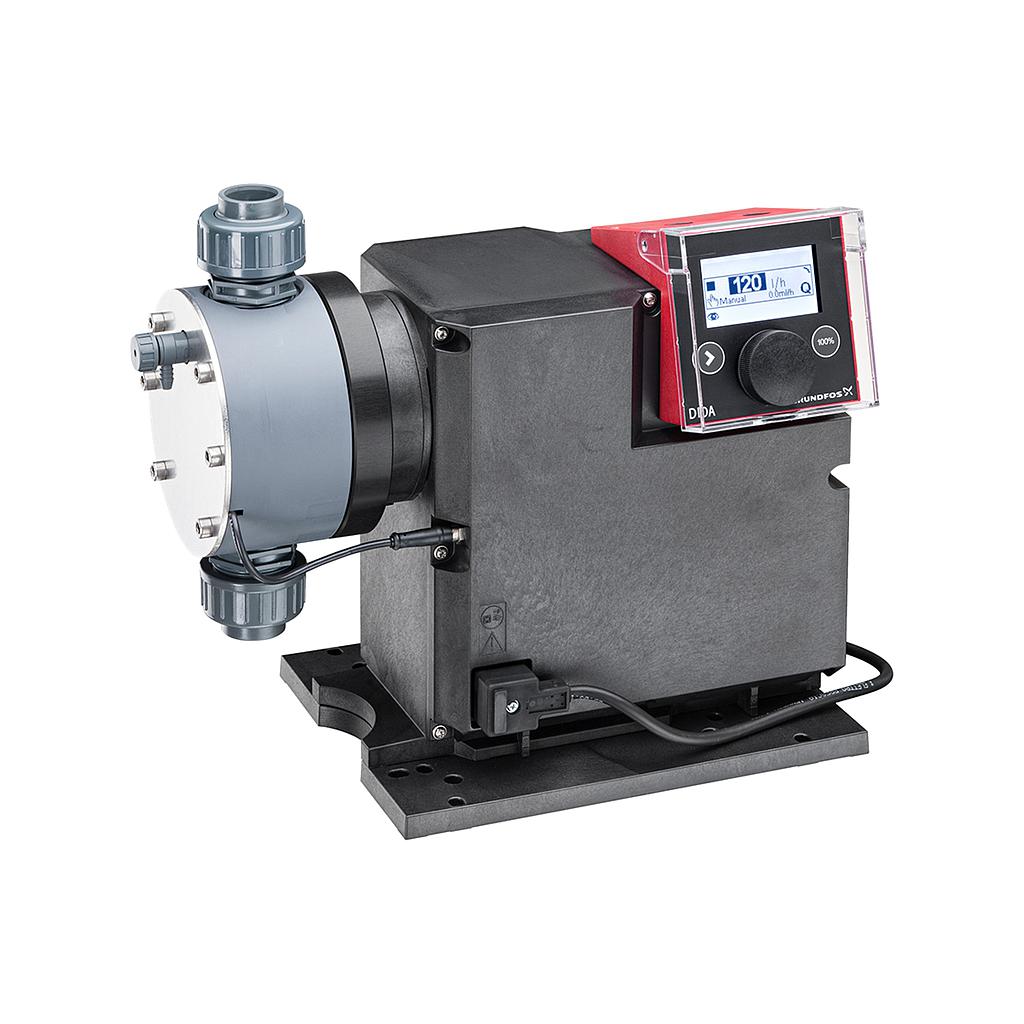

    Grundfos 99164204 DDA DDA 60-10 FCM-SS/V/SS-F-32A1A1FG

    Product code: 99164204

    EAN Number: 5712607923303

    DDA 60-10 FCM-SS/V/SS-F-32A1A1FG
    DDA 60-10 FCM-SS/V/SS-F-32A1A1

    Die SMART Digital DDA ist eine kompakte Verdränger-Membrandosierpumpe mit drehzahlvariablem Antrieb (ECM-Motor) und einem Einstellbereich von bis zu 1:800.
    Die Serie der SMART Digital-Dosierpumpen arbeitet stets mit voller Hublänge, um selbst bei ausgasenden Medien die optimale Genauigkeit und optimale Befüllung des Dosierkopfes zu gewährleisten. Die Dauer jedes Druckhubs variiert je nach eingestellter Dosiermenge und führt so zu einem pulsationsarmen und quasi-kontinuierlichen Dosierbetrieb. Die anklickbare Montageplatte erleichtert die Installation und Service. Der Bedienkubus kann bequem vorn, links oder rechts montiert werden. Das Dreh-/Drückrad und das mehrfarbige, hinterleuchtete LCD-Grafikdisplay mit Klartextanzeige ermöglichen eine intuitive Bedienung. Die Bedienelemente sind durch eine transparente Abdeckhaube geschützt. Die integrierte Funktion FlowControl überwacht kontinuierlich den Dosierprozess und zeigt typische Dosierfehler (z.B. Luftblasen, Kavitation, Überdruck,..) im Menübereich als Klartextmeldung an oder gibt diese via Feldbus weiter. Die Funktion FlowControlManagement misst den aktuellen Dosiervolumenstrom mit einer Genauigkeit von +/-1,5% (bei störungsfreiem Betrieb). Der Dosiervolumenstrom wird angezeigt oder kann mittels Analogsignal oder Feldbus (Option) weitergeleitet werden. Treten bei Dosierfehlern (z.B. schwankender Gegendruck, Luftblasen,..) Abweichungen vom Soll-Dosiervolumenstrom auf, gleicht die Funktion AutoFlowAdapt diese durch Drehzahlstellung des Motors aus.

    Der Dosierkopf umfasst:

    • Drucksensor für die Dosierüberwachung FlowControl und AutoFlowAdapt
    • Robuste und langlebige Doppel-PTFE Membran
    • Druck- und saugseitige Ventile (optional Federbelastet für hoch viskose Medien)
    • Entlüftungsventil

    Betriebsarten:

    • Manuelle Dosierung mit direkter Eingabe in ml/h, l/h oder gph
    • Mengenproportionale Dosiermenge via Impulsansteuerung in ml/Impuls (einschließlich Memory Funktion)
    • Mengenproportionale Dosiermenge via 0/4-20 mA Analogansteuerung (skalierbar)
    • Chargendosierung (nach Impuls, Intervall oder integr. Wochenzeitschaltuhr)
    • Feldbusansteuerung (via ext. CIU Modul, Profibus-/net; Modbus RTU/TCP, GRM)

    Weitere Leistungsmerkmale:

    • Automatische Entlüftung der Pumpe um Ansaugprobleme nach längerer Stillstandszeit zu verhindern
    • Reduktion der Ansauggeschwindigkeit (SlowMode) für die Förderung hochviskoser oder ausgasender Medien, 50 % (maximaler Förderstrom= 30 l/h) und 25 % (maximaler Förderstrom= 15 l/h)
    • Anzeige wann Wartungsarbeiten erforderlich sind mit Angabe der Bestellnummer des Wartungskits
    • Zweistufiger Passwortschutz gegen unbefugten Zugriff
    • Zähler für das dosierte Gesamtvolumen (rücksetzbar), Betriebsstunden usw.
    • Laden und Speichern kundenspezifischer Einstellungen sowie Rücksetzen auf die Werkseinstellung

    Signaleingänge/-ausgänge:

    • Eingangssignale für Impulsbetrieb, Analogsignal 0/4 bis 20 mA, extern Stopp
    • Signaleingang für zweistufige Niveauüberwachung
    • Zwei potenzialfreie parametrierbare Melderelais beispielsweise für Alarm, Hubsignal, Pumpendosierung, Zeitgeber usw.
    • Analogausgangssignal 0/4-20 mA für Eingangssignal, Gegendruck oder Ist-Dosiermenge (gemessen).

    Links to notes in other regional sites (our database) {"n@grundfos@es@15176":true,"n@grundfos@fr@28186":true,"n@grundfos@global@79602":true}
    Produkt Informationen EAN-Nummer 5712607923303
    Produktnummer 99164204
    Förderleistung Wiederholgenauigkeit 1.5 %
    Zulassungen CE,CSA-US,NSF61,EAC,RCM
    Max. Volumenstrom 60 l/h
    Max. Q bei 25% (slow mode) 15 l/h
    Max. Q bei 50% (slow mode) 30 l/h
    Max. Viskosität bei 100% 1000 mPas
    Max. Viskosität bei 25% (slow mode) 3000 mPas
    Max. Viskosität bei 50% (slow mode) 2000 mPas
    Min. Volumenstrom 75 ml/h
    Einstellbereich 1:800
    Typenschlüssel DDA 60-10 FCM-SS/V/SS-F-32A1A1
    Ventiltyp Federbelastet (HV-Version)
    Elektrische Daten Schutzart (gemäß IEC 34-5) IP65 / TYPE 4X
    Einschaltstrom 70 A bei 240 V (35 A/100 V) für 2 ms
    Kabellänge 1.5 m
    Netzfrequenz 50 / 60 Hz
    Maximale Leistungsaufnahme P1 62 W
    Bemessungsspannung 1 x 100-240 V
    Art des Kabelsteckers EU
    Installation Inhalt des Installationsset > siehe Datenheft Nein
    Installationsart Kein Installationsset
    Max. Saughöhe (Betrieb) 3 m
    Max. Saughöhe (Ansaugphase) 1.5 m
    Maximale Umgebungstemperatur 0 .. 45 °C
    Max. Betriebsdruck 10 bar
    Anschluss Saugstutzen Conn. threaded Rp 3/4# Code A1
    Anschluss Druckstutzen Conn. threaded Rp 3/4# Code A1
    Fördermedium Dichte 998.2 kg/m³
    Medientemperaturbereich 0 .. 50 °C
    Medientemp. bei Datenerfassung 20 °C
    Werkstoffe Material Dosierkopf Edelstahl 1.4435
    Dichtung FKM
    Ventilkugel Nichtrostender Stahl
    Steuerung Analogeingang 0/4-20 mA
    Analogausgang 0/4-20 mA
    Buskommunikation Ja
    Bedienfeld Vorne
    Steuerungsvariante FCM
    Ext. Stopp Ja
    Niveaukontrolle YES
    Ausgangsrelais 2
    Kontaktansteuerung ja
    Sonstiges Information Farbe rot
    Bruttogewicht 8 kg
    Herkunftsland FR
    Nettogewicht 8 kg
    Zolltarif Nr. 84135040
