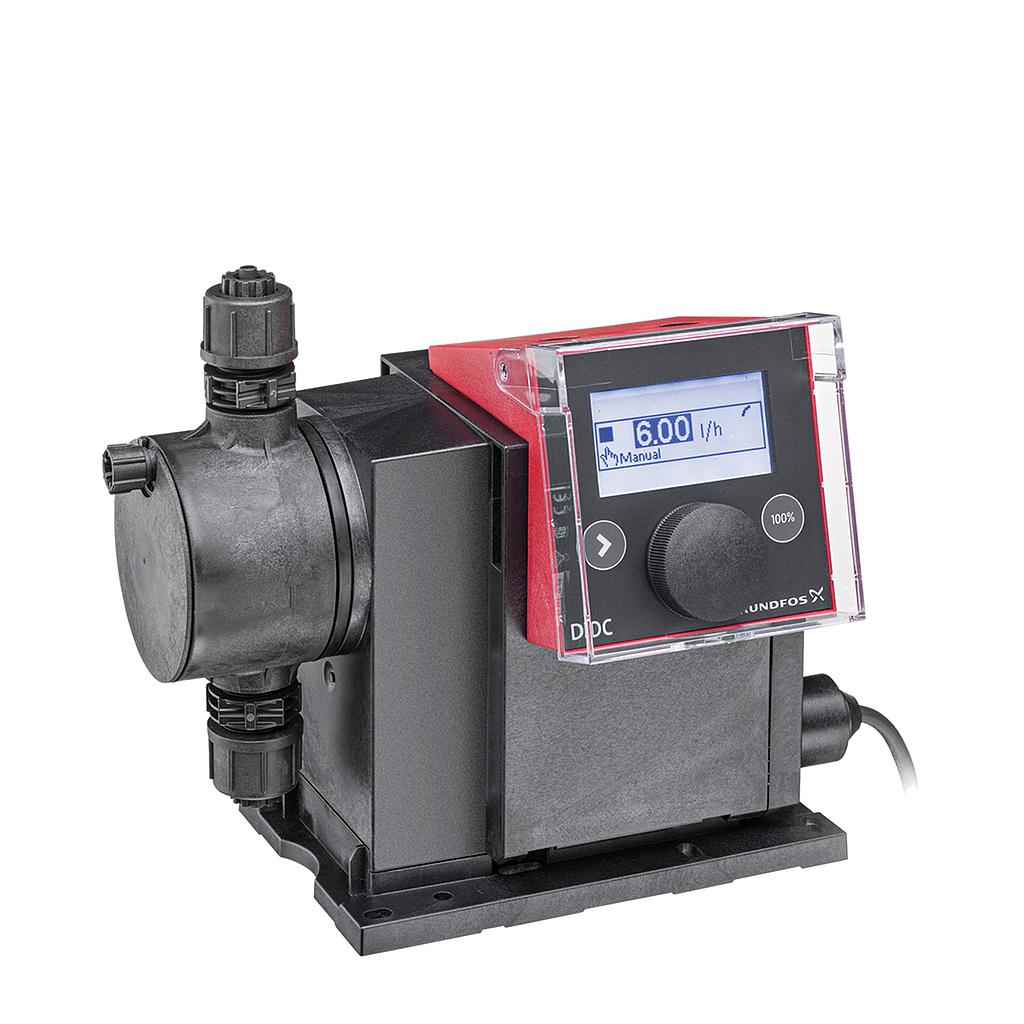

    Grundfos 97721496 DDC DDC 15-4 AR-PP/E/C-F-31I002FG

    Product code: 97721496

    EAN Number: 5710622716375

    DDC 15-4 AR-PP/E/C-F-31I002FG
    DDC 15-4 AR-PP/E/C-F-31I002FG

    Smart Digital Dosierset, bestehend aus Dosierpumpe und Installationsset

    Die SMART Digital DDC ist eine kompakte Membrandosierpumpe mit drehzahlgeregeltem Schrittmotorantrieb und intelligenter Steuerelektronik. Smart Digital Dosierpumpen arbeiten, dank Schrittmotor, immer mit der vollen Hublänge für ein Optimum an Dosiergenauigkeit. Durch den Schrittmotorantrieb ist eine pulsationsarme und kontinuierliche Dosierung, selbst bei geringen Dosiervolumenströmen, möglich. Die flexible Montageplatte erlaubt eine Wand

    • und Bodenmontage ohne zusätzliches Montagezubehör.
    Der Bedienkubus kann in drei verschiedene Positionen gedreht werden (Links/Vorne/Rechts). Die Bedienung der Dosierpumpe erfolgt über ein Dreh-/Drückrad. Die Smart Digital Dosierpumpe verfügt über ein LCD Display mit Klartextanzeige und 4-farbiger Statushinterleuchtung (Weiss/Grün/Gelb/Rot). Das Bediendisplay ist durch eine klappbare Schutzhaube vor Umwelteinflüssen geschützt.

    Der Dosierkopf besteht aus:

    • Robuster und langlebiger Voll-PTFE Membran
    • Doppelventilen für ein Höchstmaß an Dosiergenauigkeit
    • Entlüftungsspindel für einfache Inbetriebnahme oder Entlüftung

    Betriebsarten:

    • Manuelle Dosierung in ml/h, I/h oder gph
    • Mengenproportionale Dosierung über Impulseingang in ml/Impuls (inkl. Memory Funktion)
    • Mengenproportionale Dosierung über 0/4-20 mA Analogeingang

    Weitere Merkmale:

    • Saughubgeschwindigkeitsreduzierung (Anti-Kavitation), 50 % (7.5 l/h) oder 25 % (3.75 l/h), speziell für höher viskose oder ausgasende Medien
    • Serviceinformationen (Serviceintervall und Anzeige des Servicekit mit Bestellnummer)
    • 2-stufige Bediensperre gegen unbefugten Zugriff
    • Zusatzinformationen im Display (z. B. aktuelles mA-Eingangssignal)
    • Zähler für dosiertes Volumen (rücksetzbar), Betriebsstunden, ...
    • Speichern/Laden von kundenspezifischen Einstellungen oder Laden der Werkseinstellungen

    Ein-/Ausgänge:

    • Eingang für Impulssignal, Analogsignal 0/4-20 mA, ext. Stopp
    • Eingang für zweistufige Niveauüberwachung
    • 2 parametrierbare Ausgangsrelais (30 V AC/DC) für Alarm, Warnung, Hubsignal, Betrieb

    Installationsset, bestehend aus:

    • Flexibler Sauglanze mit Einlaufsieb ohne Niveaumeldung
    • Impfarmatur, G1/2"
    • 6 m PE (ETFE bei PVDF Dosierkopf) Druckleitung
    • 2 m PVC (ETFE bei PVDF Dosierkopf) Saugleitung
    • 2 m PVC Entlüftungsleitung (4/6 mm).
    • 5 m Ansteuerkabel (Impuls- oder Analogsignal) und Fern Ein/Aus
    • 5 m Ausgangssignalkabel für Relais 1 und 2

    Links to notes in other regional sites (our database) {"n@grundfos@es@22434":true,"n@grundfos@fr@42295":true,"n@grundfos@global@67490":true}
    Produkt Informationen EAN-Nummer 5710622716375
    Produktnummer 97721496
    Förderleistung Wiederholgenauigkeit 1 %
    Zulassungen CE,CSA-US,EAC,RCM
    Max. Volumenstrom 15 l/h
    Max. Q bei 25% (slow mode) 3.75 l/h
    Max. Q bei 50% (slow mode) 7.5 l/h
    Max. Viskosität bei 100% 300 mPas
    Max. Viskosität bei 25% (slow mode) 2000 mPas
    Max. Viskosität bei 50% (slow mode) 1300 mPas
    Min. Volumenstrom 15.0 ml/h
    Einstellbereich 1:1000
    Typenschlüssel DDC 15-4 AR-PP/E/C-F-31I002FG
    Ventiltyp Standard
    Elektrische Daten Schutzart (gemäß IEC 34-5) IP65 / TYPE 4X
    Einschaltstrom 25A bei 230V, für 2 ms
    Kabellänge 1.5 m
    Netzfrequenz 50 / 60 Hz
    Maximale Leistungsaufnahme P1 22 W
    Bemessungsspannung 1 x 100-240 V
    Art des Kabelsteckers EU
    Installation Inhalt des Installationsset > siehe Datenheft Ja
    Installationsart 9/12 mm bis zu 60 l/h,13 bar
    Max. Saughöhe (Betrieb) 6 m
    Max. Saughöhe (Ansaugphase) 3 m
    Maximale Umgebungstemperatur 0 .. 45 °C
    Max. Betriebsdruck 4 bar
    Anschluss Saugstutzen Hose 9/12 mm 6
    Anschluss Druckstutzen Hose 9/12 mm 6
    Fördermedium Dichte 998.2 kg/m³
    Medientemperaturbereich 0 .. 45 °C
    Medientemp. bei Datenerfassung 20 °C
    Werkstoffe Material Dosierkopf PP (Polypropylen)
    Dichtung EPDM
    Ventilkugel Keramik
    Steuerung Analogeingang 0/4-20 mA
    Bedienfeld Vorne
    Steuerungsvariante AR
    Ext. Stopp Ja
    Niveaukontrolle YES
    Ausgangsrelais 2
    Kontaktansteuerung ja
    Sonstiges Information Farbe rot
    Bruttogewicht 3 kg
    Herkunftsland FR
    Nettogewicht 2 kg
    Zolltarif Nr. 84135040
