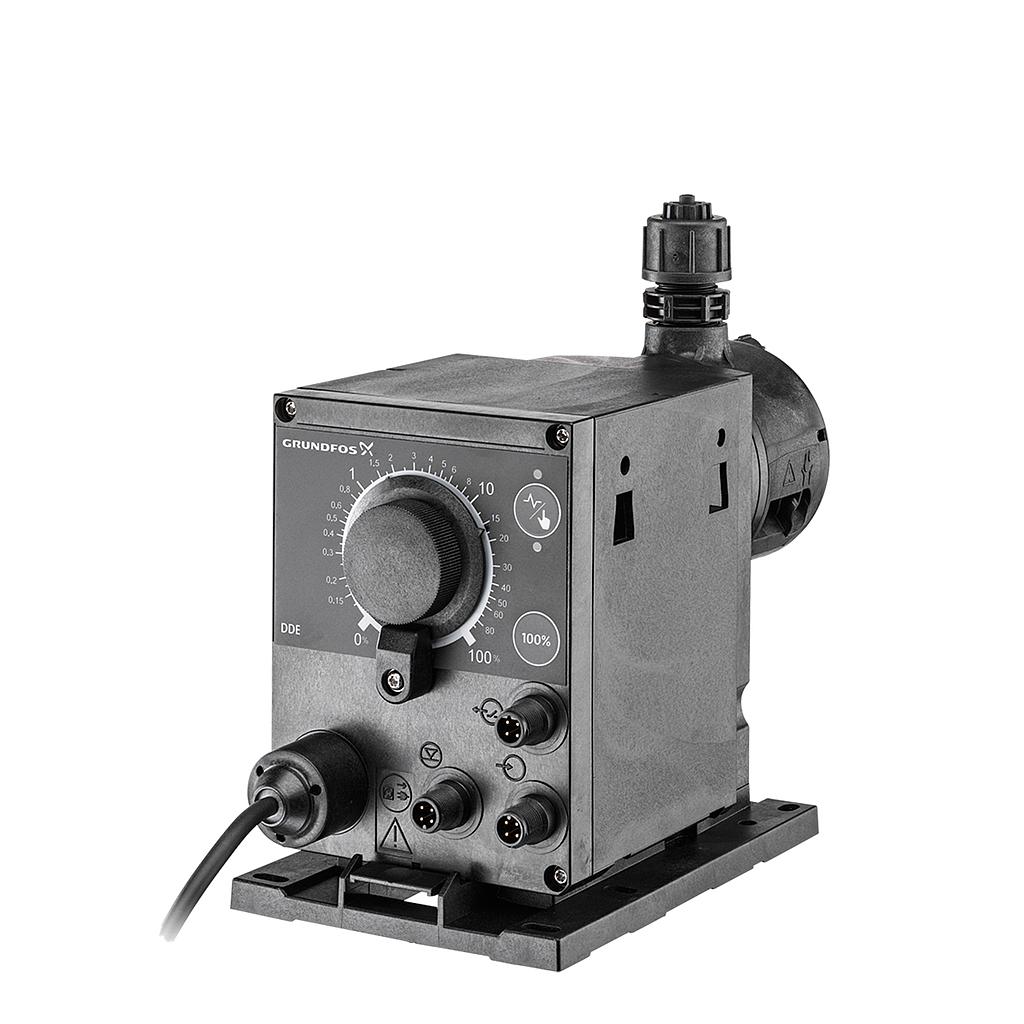

    Grundfos 97720960 DDE DDE 6-10 P-PVC/E/C-X-32I001FG

    Product code: 97720960

    EAN Number: 5710622710809

    DDE 6-10 P-PVC/E/C-X-32I001FG

    Smart Digital Dosierset, bestehend aus Dosierpumpe und Installationsset

    SMART Digital DDE ist eine kompakte Membrandosierpumpe mit drehzahlgeregeltem Schrittmotorantrieb und intelligenter Steuerelektronik. SMART Digital Dosierpumpen arbeiten, dank Schrittmotor, immer mit der vollen Hublänge für ein Optimum an Dosiergenauigkeit. Durch den Schrittmotorantrieb ist eine pulsationsarme und kontinuierliche Dosierung, selbst bei geringen Dosiervolumenströmen, möglich. Die flexible Montageplatte erlaubt eine Wand

    • und Bodenmontage ohne zusätzliches Montagezubehör.
    Die Einstellung der Druckhubgeschwindigkeit (analog Dosiermenge) oder ml/Impuls erfolgt über ein Drehrad an der Vorderseite von 0,01 % bis 100 % der max. Leistung der Dosierpumpe.

    Der Dosierkopf besteht aus:

    • Robuste und langlebige Voll-PTFE Membran
    • Doppelventile für ein Höchstmaß an Dosiergenauigkeit
    • Entlüftungsspindel für einfache Inbetriebnahme oder Entlüftung

    Betriebsarten:

    • Manuelle Dosierung (Einstellung 0,01%-100%)
    • Mengenproportionale Dosierung über Impulseingang (Divisor integriert)

    Weitere Merkmale:

    • Entlüftungstaste (100 %) für Entlüftung oder Inbetriebnahme
    • Umschalttaste Manuell/Impulseingang
    • Status-LED für Manuell oder Impulsbetrieb
    • Status-LED für Warnungen/Alarme
    • Mechanische Sperre des Einstellrads gegen unbefugte Bedienung

    Ein-/Ausgänge:

    • Eingang für Impulseingang und Ext. Start/Stopp
    • Eingang für zweistufige Niveauüberwachung
    Installationsset, bestehend aus:
    • Flexible Sauglanze mit Einlaufsieb ohne Niveaumeldung
    • Impfarmatur, G1/2"
    • 6 m PE-Druckleitung (ETFE bei PVDF Dosierkopf)
    • 2 m PVC-Saugleitung (ETFE bei PVDF Dosierkopf)
    • 2 m PVC-Entlüftungsleitung (4/6 mm).
    • 5 m Ansteuerkabel (Impulssignal) und Fern Ein/Aus

    Links to notes in other regional sites (our database) {"n@grundfos@es@35480":true,"n@grundfos@fr@14028":true,"n@grundfos@global@68013":true}
    Produkt Informationen EAN-Nummer 5710622710809
    Produktnummer 97720960
    Förderleistung Wiederholgenauigkeit 5 %
    Zulassungen CE,CSA-US,NSF61,EAC,RCM
    Max. Volumenstrom 6 l/h
    Max. Viskosität bei 100% 600 mPas
    Max. Viskosität bei 25% (slow mode) N/A mPas
    Max. Viskosität bei 50% (slow mode) N/A mPas
    Min. Volumenstrom 6.0 ml/h
    Code Model A
    Einstellbereich 1:1000
    Ventiltyp Federbelastet (HV-Version)
    Elektrische Daten Schutzart (gemäß IEC 34-5) IP65 / TYPE 4X
    Einschaltstrom 25A bei 230V, für 2 ms
    Kabellänge 1.5 m
    Netzfrequenz 50 / 60 Hz
    Leistungsaufnahme P1 19 W
    Netzstecker Schuko-Stecker
    Bemessungsspannung 1 x 100-240 V
    Installation Inhalt des Installationsset > siehe Datenheft Ja
    Installationsart 4/6 mm bis zu 7,5 l/h,16 bar
    Max. Saughöhe (Betrieb) 6 m
    Max. Saughöhe (Ansaugphase) 2 m
    Max. Betriebsdruck 10 bar
    Umgebungstemperatur 0 .. 45 °C
    Größe des Saugstutzens 4/6
    Größe des Druckanschlusses 4/6
    Anschlusstyp Eintritt Hose
    Anschlusstyp Austritt Hose
    Fördermedium Dichte 998.2 kg/m³
    Medientemperaturbereich 0 .. 45 °C
    Medientemp. bei Datenerfassung 20 °C
    Werkstoffe Material Dosierkopf PVC (Polyvinylchlorid)
    Dichtung EPDM
    VLV_BALL_MAT_QLT_OTH Al2O3
    Ventilkugel Ceramic
    Steuerung Steuerungsvariante P
    Ext. Stopp Ja
    Niveaukontrolle YES
    Ausgangsrelais No
    Kontaktansteuerung ja
    Sonstiges Information Bruttogewicht 2.66 kg
    Herkunftsland FR
    Nettogewicht 2.06 kg
    Zolltarif Nr. 84135040
