NB 100-400/334 BASF2AESBQQEQW3
Acheter en ligne à un prix avantageux dans la boutique profluid - pour les commandes volumineuses ou les remises échelonnées, veuillez nous contacter pour obtenir une offre personnalisée.
L'offre s'adresse exclusivement aux entreprises.

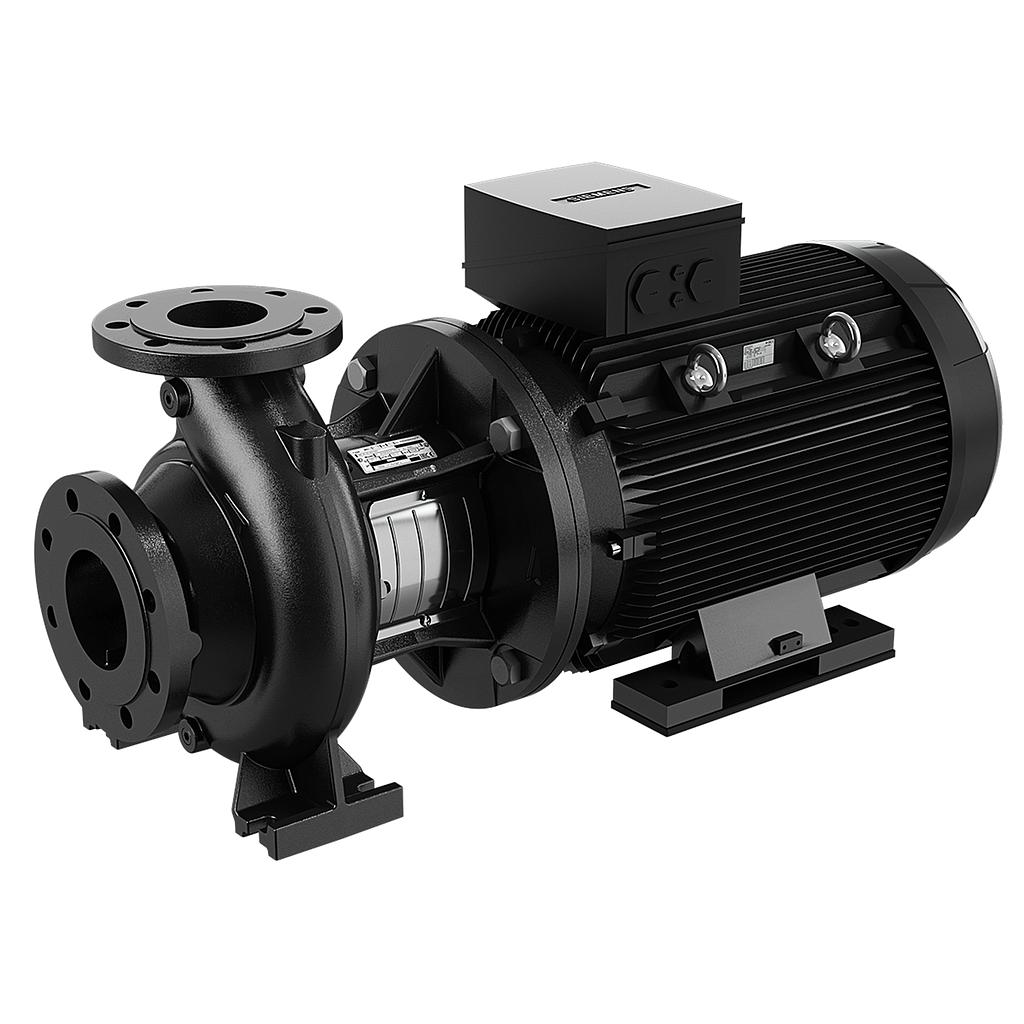

Grundfos 93418277 Pompes monocellulaires monobloc à aspiration axiale NB 100-400/334 BASF2AESBQQEQW3
Product code: 93418277
EAN Number: 5715472411685
La pompe centrifuge non auto-amorçante, monocellulaire, est conçue selon la norme ISO 5199 avec des dimensions et une performance nominale conformes à la norme EN 733 (10 bars). Les brides sont PN 16 avec des dimensions conformes à EN 1092-2. La pompe possède un orifice d'aspiration axial, un orifice de refoulement radial, un arbre horizontal et une conception à extraction arrière qui permet de retirer le moteur, la lanterne, le flasque et la roue sans démonter le corps de pompe ni la tuyauterie. La garniture à soufflet en élastomère non équilibrée est conforme à la norme DIN EN 12756. La pompe est montée en monobloc sur un moteur ventilé asynchrone.
| Links to notes in other regional sites (our database) | {"n@grundfos@es@30194":true,"n@grundfos@fr@13702":true,"n@grundfos@global@174950":true} | |
| Informations sur le produit | Numéro EAN | 5715472411685 |
| Code article | 93418277 | |
| Capacité de transport | Diamètre réelle de la roue mobile | 334 mm |
| Conception des paliers | Standard | |
| Version pompe | AS | |
| Code de la garniture mécanique | BQQE | |
| Tolérance courbe | ISO9906:2012 3B | |
| Diamètre nominal de la roue | 400 | |
| Garniture mécanique primaire | BQQE | |
| Vitesse de rotation pour les données de la pompe | 1470 1/min | |
| Version de pompe | AS | |
| Débit nominal | 176.3 m³/h | |
| Hmt nom. | 33.2 m | |
| Diamètre arbre | 42 mm | |
| Système de garniture mécanique | Simple | |
| Données électriques | Isolation du roulement type N-end | N |
| Protection moteur intégrée | PTC | |
| Cos phi - facteur de puissance | 0.82 | |
| Indice de protection (IEC 34-5) | IP55 | |
| Classe de rendement IE | IE4 | |
| Efficacité EI | IE4 94,5% | |
| Classe d'isolement (IEC 85) | F | |
| Fréquence d'alimentation | 50 Hz | |
| No moteur | 93124046 | |
| Rendement moteur à 1/2 charge | 93.3-92.4 % | |
| Rendement moteur à 3/4 charge | 94-93.7 % | |
| Rendement moteur à pleine charge | 94.5 % | |
| Type moteur | WEG | |
| Conception montage selon norme CEI 34-7 | IM B35 | |
| Nombre de pôles | 4 | |
| Courant nominal | 43,1-42,1/24,8 A | |
| Puissance nominale - P2 | 22 kW | |
| Vitesse nominale | 1470 1/min | |
| Tension nominale | 3 x 380-415D/660Y V | |
| Intensité démarrage | 720-820 % | |
| Installation | Lubrification des roulements | Graisse |
| Code raccord | F2 | |
| Code raccordement | F2 | |
| Température ambiante maximum | 55 °C | |
| Pression maximale de service | 16 bar | |
| Norme raccordement tuyaux | EN 1092-2 | |
| Pression nominale pour le raccordement | PN 16 | |
| Corps de pompe avec pieds (oui/non) | OUI | |
| Taille raccordement d’entrée | DN 125 | |
| Taille raccordement de sortie | DN 100 | |
| Bloc de soutien (oui/non) | Y | |
| Fluide transporté | Densité | 998.2 kg/m³ |
| Plage température liquide | -25 .. 120 °C | |
| Température liquide sélectionnée | 20 °C | |
| Matériaux | Code Material | A |
| Code pour élastomère | E | |
| Code caoutchouc | E | |
| Roue | EN-GJL-200 | |
| Roue | ASTM class 30 | |
| Roue | Fonte | |
| Revêtement interne du corps de pompe | CED | |
| Code matériau | A | |
| PH_MATR_QUALITY_ASTM | ASTM class 35 | |
| Corps de pompe | EN-GJL-250 | |
| PUMP_SHAFT_MATR_QLTY_ASTM | AISI 304 | |
| Corps de pompe | Fonte | |
| Arbre | EN 1.4301 | |
| Arbre | Stainless steel | |
| WEAR_RING_MATR_QLTY_EN | CuZn34Mn3AI2Fe1-C | |
| Bague d’usure | Laiton | |
| Commande | Convertisseur de fréquence | Aucun |
| Capteur de pression | N | |
| Autres informations | Poids brut | 448 kg |
| Pays d'origine | ||
| Langue sur la plaque signalétique de la pompe | GB | |
| Indice d’efficacité minimale, MEI ≥ | 0.70 | |
| Poids net | 423 kg | |
| Volume d'expédition | 0.771 m³ | |
| Code douanier | 84137051 |
