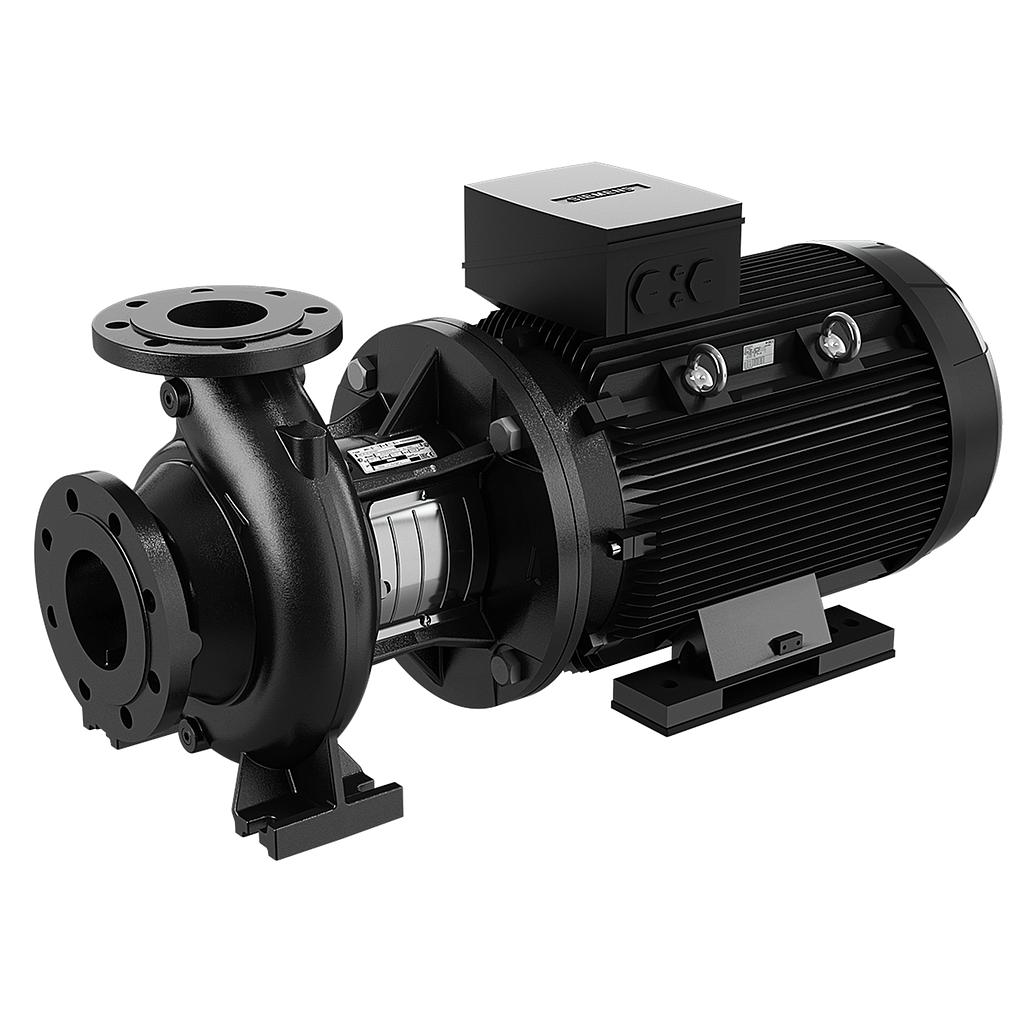

Grundfos 93418227 Einstufige Blockpumpen NB 125-315/338 AASF2AESBQQETW3
Product code: 93418227
EAN Number: 5715472410626
Normalsaugende, einstufige Kreiselpumpe nach ISO 5199 mit Abmessungen und Bemessungsleistung nach EN 733 (10 bar). Die Pumpe ist mit Flanschen PN 16 ausgerüstet. Die Abmessungen entsprechen der EN 1092-2. Die Pumpe verfügt über einen axialen Saugstutzen und radialen Druckstuten sowie über eine horizontal angeordnete Welle. Die Prozessbauweise ermöglicht eine Demontage des Motors, der Motorlaterne, der Abdeckung und des Laufrads, ohne dass das Pumpengehäuse von den Rohrleitungen getrennt werden muss. Die nicht entlastete Gummibalgdichtung entspricht der DIN EN 12756. Die Pumpe ist direkt mit einem lüftergekühlten Asynchronmotor verbunden.
| Links to notes in other regional sites (our database) | {"n@grundfos@es@19435":true,"n@grundfos@fr@33836":true,"n@grundfos@global@69485":true} | |
| Produkt Informationen | EAN-Nummer | 5715472410626 |
| Produktnummer | 93418227 | |
| Förderleistung | Tatsächlicher Laufraddurchmesser | 338 mm |
| Lagerbauweise | Standardausführung | |
| Code Ausführung | AS | |
| GLRD Code | BQQE | |
| ISO Abnahmekl. | ISO9906:2012 3B | |
| Laufrad-Nenndurchmesser | 315 | |
| Gleitringdichtung | BQQE | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 1490 1/min | |
| Pumpenausführung | AS | |
| Nennförderstrom | 267.6 m³/h | |
| Nennförderhöhe | 36.75 m | |
| Wellendurchmesser | 42 mm | |
| GLRD Anordnung | Einfache Gleitringdichtung | |
| Elektrische Daten | Lagerisolierung-Typ N-Ende | N |
| eingebauter Motorschutz | PTC | |
| Leistungsfaktor Cos phi | 0.81 | |
| Schutzart (gemäß IEC 34-5) | IP55 | |
| IE-Wirkungsgradklasse | IE4 | |
| Wirkungsgrad | IE4 95,4% | |
| Wärmeklasse (IEC 85) | F | |
| Netzfrequenz | 50 Hz | |
| Motor - Produktnummer | 93124049 | |
| Motorwirkungsgrad bei halber Last | 94.2 % | |
| Motorwirkungsgrad bei 3/4-Last | 95 % | |
| Motorwirkungsgrad bei Vollast | 95.4 % | |
| Bauart des Motors | WEG | |
| Befestigung nach IEC 34-7 | IM B35 | |
| Motorpole | 4 | |
| Bemessungsstrom | 84.1/48.7 A | |
| Motorbemessungsleistung P2 | 45 kW | |
| Nenn-Drehzahl | 1490 1/min | |
| Bemessungsspannung | 3 x 400D/690Y V | |
| Anlaufstrom | 900 % | |
| Installation | Lagerschmierung | Grease |
| Code Anschl. Art | F2 | |
| Code für Rohranschluss | F2 | |
| Maximale Umgebungstemperatur | 55 °C | |
| Max. Betriebsdruck | 16 bar | |
| Rohranschluss-Standard | EN 1092-2 | |
| Nenndruckstufe | PN 16 | |
| Pumpengehäuse mit Standfuß | ja | |
| Größe des Saugstutzens | DN 150 | |
| Größe des Druckanschlusses | DN 125 | |
| Stützblock (ja/nein) | Y | |
| Fördermedium | Dichte | 998.2 kg/m³ |
| Medientemperaturbereich | -25 .. 120 °C | |
| Medientemp. bei Datenerfassung | 20 °C | |
| Werkstoffe | Code Material | A |
| Elastomere | E | |
| Elastomere GLRD | E | |
| Laufrad | EN-GJL-200 | |
| Laufradwerkstoff gemäß ASTM | ASTM class 30 | |
| Laufradwerkstoff | Grauguss | |
| Interne Beschichtung des Pumpengehäuses | CED-Beschichtung | |
| Typenschlüssel für Material | A | |
| Pumpengehäuse | ASTM class 35 | |
| Pumpenmantel | EN-GJL-250 | |
| PUMP_SHAFT_MATR_QLTY_ASTM | AISI 304 | |
| Pumpengehäuse | Grauguss | |
| Welle | Stainless steel | |
| Welle | EN 1.4301 | |
| WEAR_RING_MATR_QLTY_EN | CuZn34Mn3AI2Fe1-C | |
| Tragring | Messing | |
| Steuerung | Frequenzumrichter | ohne |
| Drucksensor | nein | |
| Sonstiges Information | Bruttogewicht | 676 kg |
| Herkunftsland | HU | |
| Sprache auf Pumpen-Typenschild | Brtitisches Englisch | |
| Mindesteffizienzindex MEI ≥ | 0.68 | |
| Nettogewicht | 651 kg | |
| Versandvol. | 0.801 m³ | |
| Zolltarif Nr. | 84137051 |
