NBE 125-315/275 AHAF2KESBQQEPW3
Acheter en ligne à un prix avantageux dans la boutique profluid - pour les commandes volumineuses ou les remises échelonnées, veuillez nous contacter pour obtenir une offre personnalisée.
L'offre s'adresse exclusivement aux entreprises.

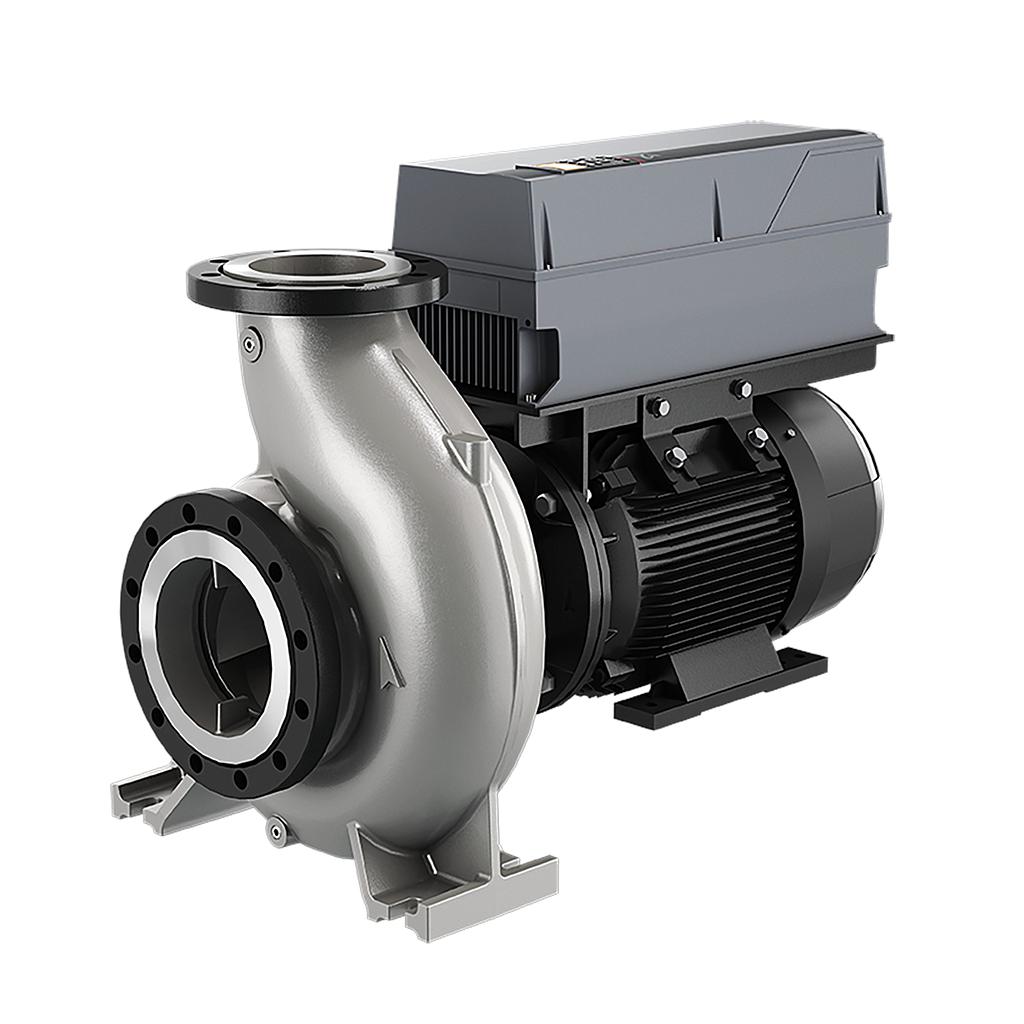

Grundfos 97746615 Einstufige Blockpumpen NBE 125-315/275 AHAF2KESBQQEPW3
Product code: 97746615
EAN Number: 5710623674230
Normalsaugende, einstufige Kreiselpumpe nach ISO 5199 mit Abmessungen und Bemessungsleistung nach EN 733 (10 bar). Die Pumpe ist mit Flanschen PN 16 ausgerüstet. Die Abmessungen entsprechen der EN 1092-1. Die Pumpe verfügt über einen axialen Saugstutzen und radialen Druckstuten sowie über eine horizontal angeordnete Welle. Die Prozessbauweise ermöglicht eine Demontage des Motors, der Motorlaterne, der Abdeckung und des Laufrads, ohne dass das Pumpengehäuse von den Rohrleitungen getrennt werden muss. Die nicht entlastete Gummibalgdichtung entspricht der DIN EN 12756. Die Pumpe ist direkt mit einem lüftergekühlten Asynchronmotor verbunden.
| Links to notes in other regional sites (our database) | {"n@grundfos@fr@32213":true,"n@grundfos@global@64021":true} | |
| Produkt Informationen | EAN-Nummer | 5710623674230 |
| Produktnummer | 97746615 | |
| Förderleistung | Tatsächlicher Laufraddurchmesser | 275 mm |
| Lagerbauweise | Standardausführung | |
| Code Ausführung | A | |
| GLRD Code | BQQE | |
| ISO Abnahmekl. | ISO9906:2012 3B | |
| Laufrad-Nenndurchmesser | 315 | |
| Gleitringdichtung | BQQE | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 1470 1/min | |
| Pumpenausführung | A | |
| Nennförderstrom | 197.1 m³/h | |
| Nennförderhöhe | 22.82 m | |
| Wellendurchmesser | 42 mm | |
| GLRD Anordnung | Einfache Gleitringdichtung | |
| Elektrische Daten | Lagerisolierung-Typ N-Ende | HYBRID BEARING |
| eingebauter Motorschutz | PTC | |
| Leistungsfaktor Cos phi | 0.81 | |
| Schutzart (gemäß IEC 34-5) | IP55 | |
| IE-Wirkungsgradklasse | IE4 | |
| Wirkungsgrad | IE4 94,2% | |
| Wärmeklasse (IEC 85) | F | |
| Netzfrequenz | 50 Hz | |
| Motor - Produktnummer | 92582379 | |
| Motorwirkungsgrad bei halber Last | 94.6 % | |
| Motorwirkungsgrad bei 3/4-Last | 94.7 % | |
| Motorwirkungsgrad bei Vollast | 94.2 % | |
| Befestigung nach IEC 34-7 | IM B35 | |
| Motorpole | 4 | |
| Bemessungsstrom | 36,5-34,0/21,0-19,4 A | |
| Motorbemessungsleistung P2 | 18.5 kW | |
| Nenn-Drehzahl | 1470 1/min | |
| Bemessungsspannung | 3 x 380-420D/660-725Y V | |
| Anlaufstrom | 820 % | |
| Installation | Lagerschmierung | Grease |
| Code Anschl. Art | F2 | |
| Code für Rohranschluss | F2 | |
| Max. Betriebsdruck | 16 bar | |
| Rohranschluss-Standard | EN 1092-1 | |
| Nenndruckstufe | PN 16 | |
| Pumpengehäuse mit Standfuß | ja | |
| Umgebungstemperatur | -10 .. 50 °C | |
| Größe des Saugstutzens | DN 150 | |
| Größe des Druckanschlusses | DN 125 | |
| Stützblock (ja/nein) | N | |
| Fördermedium | Dichte | 998.2 kg/m³ |
| Medientemperaturbereich | -25 .. 120 °C | |
| Medientemp. bei Datenerfassung | 20 °C | |
| Werkstoffe | Code Material | K |
| Elastomere | E | |
| Elastomere GLRD | E | |
| Flanschwerkstoff | Grauguss | |
| Laufrad | EN 1.4408 | |
| Laufradwerkstoff gemäß ASTM | ASTM CF8M | |
| Laufradwerkstoff | Edelstahl | |
| Interne Beschichtung des Pumpengehäuses | Keine Beschichtung | |
| LOOSE_FLANGE_MATR_QLTY_ASTM | ASTM 70-50-05 | |
| LOOSE_FLANGE_MATR_QLTY_EN | EN-GJS-500-7 | |
| Typenschlüssel für Material | K | |
| Pumpengehäuse | ASTM CF8M | |
| Pumpenmantel | EN 1.4408 | |
| PUMP_SHAFT_MATR_QLTY_ASTM | AISI 316 | |
| Pumpengehäuse | Edelstahl | |
| Welle | Stainless steel | |
| Welle | EN 1.4401 | |
| WEAR_RING_MATR_QLTY_ASTM | ASTM CD4MCuN | |
| WEAR_RING_MATR_QLTY_EN | EN 1.4517 | |
| Tragring | Edelstahl | |
| Steuerung | Zulassung für Frequenzumrichter | CE, CULUS, C-TICK |
| Frequenzumrichter | integriert | |
| Drucksensor | nein | |
| Frequenzumrichtertyp | CUE 3X380-500V IP55 RUG 22KW | |
| VFD-Produktnummer | 99616822 | |
| Sonstiges Information | Bruttogewicht | 467 kg |
| Sprache auf Pumpen-Typenschild | Brtitisches Englisch | |
| Mindesteffizienzindex MEI ≥ | 0.68 | |
| Nettogewicht | 386 kg | |
| Versandvol. | 1.6 m³ |
