TP 150-160/4 A-F-A-BQQE-NW3
In the profluid store simply buy online - for larger orders or scale discounts please contact us for an individual offer.
The offer is exclusively for professionals.

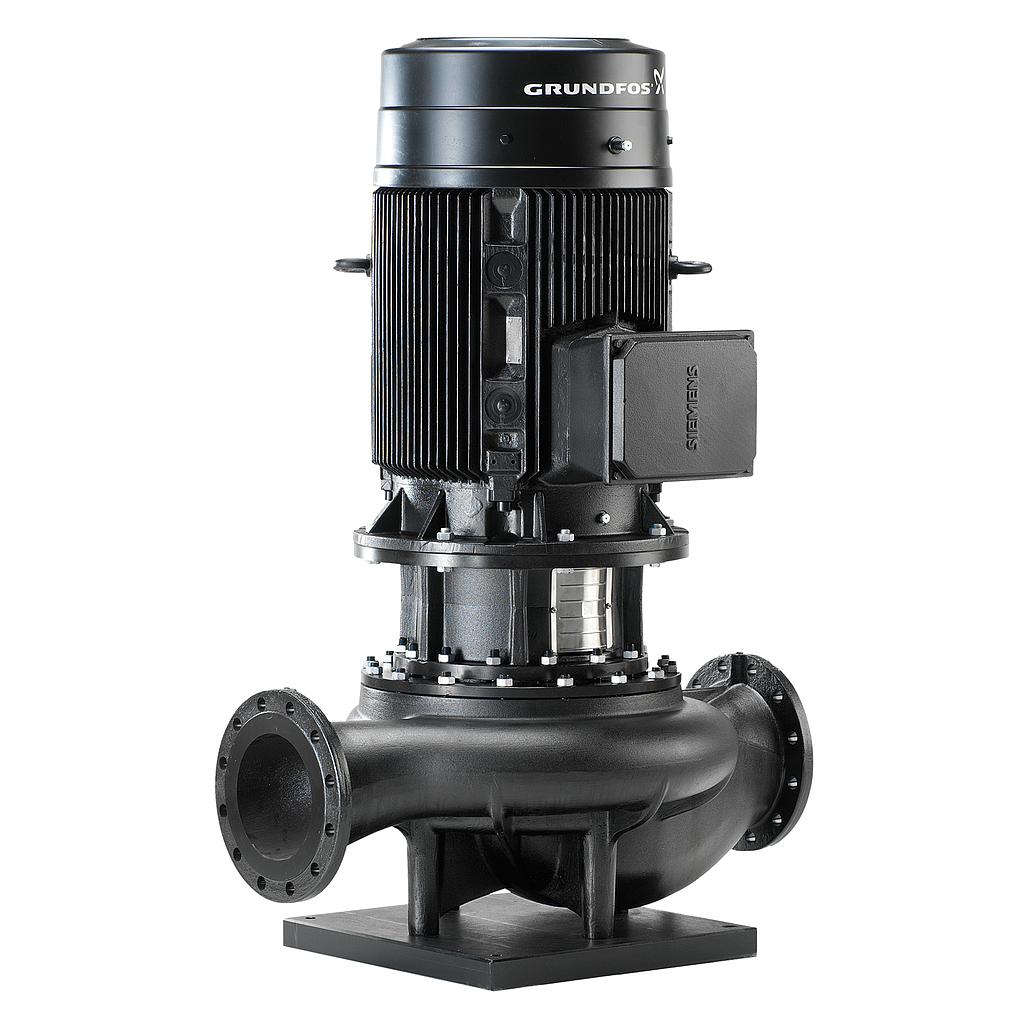

Grundfos 93426805 Einstufige Inlinepumpen TP 150-160/4 A-F-A-BQQE-NW3
Product code: 93426805
EAN Number: 5715472536937
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer nicht entlasteten Gummi-Faltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 16 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet.
| Links to notes in other regional sites (our database) | {"n@grundfos@es@11992":true,"n@grundfos@fr@52363":true,"n@grundfos@global@142288":true} | |
| Produkt Informationen | EAN-Nummer | 5715472536937 |
| Produktnummer | 93426805 | |
| Förderleistung | Tatsächlicher Laufraddurchmesser | 217 mm |
| Code Ausführung | A | |
| GLRD Code | BQQE | |
| ISO Abnahmekl. | ISO9906:2012 3B | |
| Maximale Förderhöhe | 160 dm | |
| Gleitringdichtung | BQQE | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 1482 1/min | |
| Pumpenausführung | A | |
| Nennförderstrom | 225.3 m³/h | |
| Nennförderhöhe | 12.59 m | |
| Elektrische Daten | eingebauter Motorschutz | PTC |
| Leistungsfaktor Cos phi | 0.86 | |
| Schutzart (gemäß IEC 34-5) | IP55 | |
| IE-Wirkungsgradklasse | IE4 | |
| Wirkungsgrad | IE4 93,3% | |
| Wärmeklasse (IEC 85) | F | |
| Netzfrequenz | 50 Hz | |
| Motor - Produktnummer | 93123976 | |
| Motorwirkungsgrad bei halber Last | 92.8-92.4 % | |
| Motorwirkungsgrad bei 3/4-Last | 93.3 % | |
| Motorwirkungsgrad bei Vollast | 93.3 % | |
| Bauart des Motors | WEG | |
| Motorpole | 4 | |
| Bemessungsstrom | 20,8-19,8/12 A | |
| Motorbemessungsleistung P2 | 11 kW | |
| Nenn-Drehzahl | 1470 1/min | |
| Bemessungsspannung | 3 x 380-415D/660Y V | |
| Anlaufstrom | 700-780 % | |
| Installation | Code Anschl. Art | F |
| Code für Rohranschluss | F | |
| Grösse Motorflansch | FF300 | |
| Max. Druck bei vorgegebener Temperatur | 16 bar / 120 °C | |
| Maximale Umgebungstemperatur | -20 .. 55 °C | |
| Max. Betriebsdruck | 16 bar | |
| Rohranschluss-Standard | EN 1092-2 | |
| Einbaulänge | 800 mm | |
| Nenndruckstufe | PN 16 | |
| Anschlussgröße | DN 150 | |
| Anschlusstyp | DIN | |
| Fördermedium | Dichte | 998.2 kg/m³ |
| Medientemperaturbereich | -25 .. 120 °C | |
| Medientemp. bei Datenerfassung | 20 °C | |
| Werkstoffe | Code Material | A |
| Laufrad | EN-GJL-200 | |
| Laufradwerkstoff gemäß ASTM | ASTM class 30 | |
| Laufradwerkstoff | Grauguss | |
| Typenschlüssel für Material | A | |
| Pumpengehäuse | ASTM class 35 | |
| Pumpenmantel | EN-GJL-250 | |
| Pumpengehäuse | Grauguss | |
| Steuerung | Frequenzumrichter | ohne |
| Sonstiges Information | Bruttogewicht | 377 kg |
| Herkunftsland | HU | |
| Mindesteffizienzindex MEI ≥ | 0.66 | |
| Nettogewicht | 345 kg | |
| Versandvol. | 0.937 m³ | |
| Zolltarif Nr. | 84137051 |
