TP 80-60/4 AI-F-Z-BQQE-FW3
In the profluid store simply buy online - for larger orders or scale discounts please contact us for an individual offer.
The offer is exclusively for professionals.

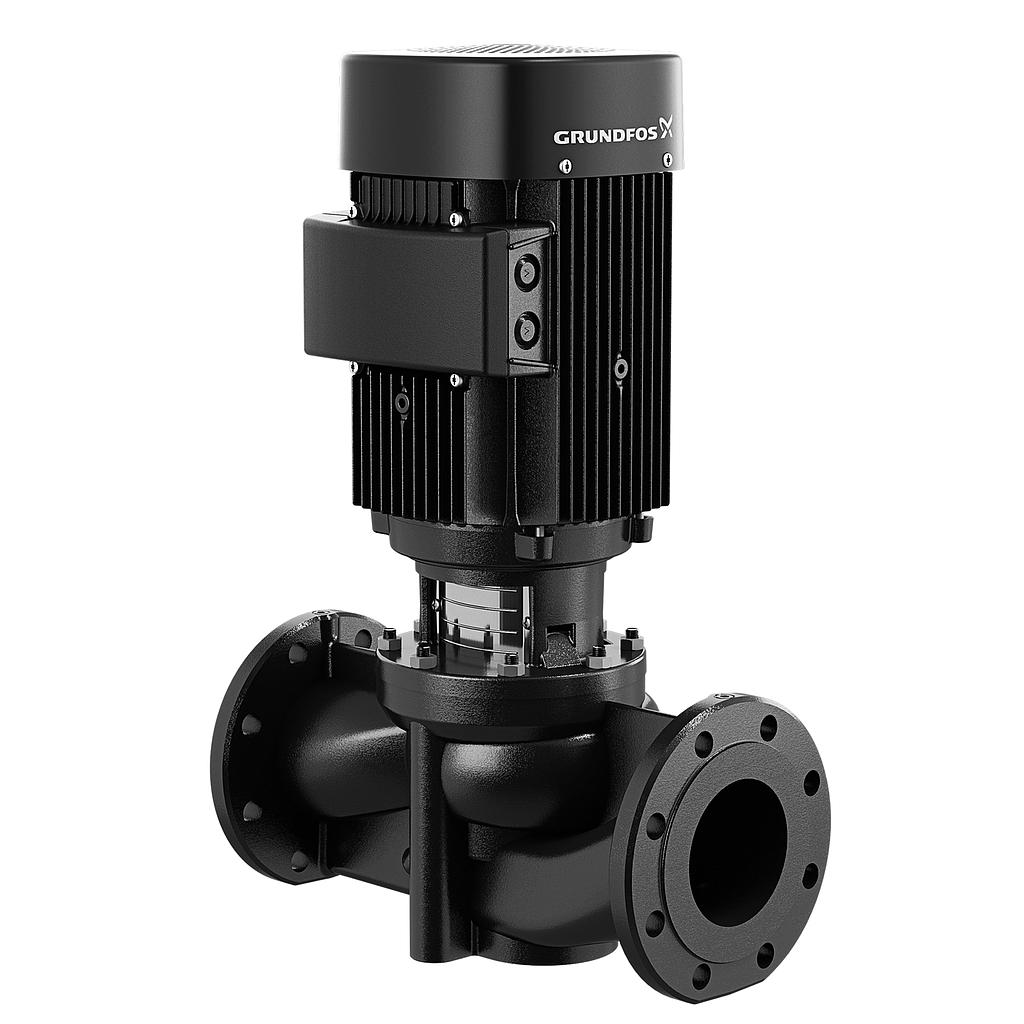

Grundfos 93470539 Einstufige Inlinepumpen TP 80-60/4 AI-F-Z-BQQE-FW3
Product code: 93470539
EAN Number: 5715473161572
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer nicht entlasteten Gummi-Faltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 6 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet.
| Links to notes in other regional sites (our database) | {"n@grundfos@es@30916":true,"n@grundfos@fr@51768":true,"n@grundfos@global@196865":true} | |
| Produkt Informationen | EAN-Nummer | 5715473161572 |
| Produktnummer | 93470539 | |
| Förderleistung | Tatsächlicher Laufraddurchmesser | 133 mm |
| Code Ausführung | AI | |
| GLRD Code | BQQE | |
| ISO Abnahmekl. | ISO9906:2012 3B2 | |
| Maximale Förderhöhe | 60 dm | |
| Gleitringdichtung | BQQE | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 1456 1/min | |
| Pumpenausführung | AI | |
| Nennförderstrom | 39.1 m³/h | |
| Nennförderhöhe | 4.97 m | |
| Elektrische Daten | eingebauter Motorschutz | PTC |
| Leistungsfaktor Cos phi | 0.77 | |
| Schutzart (gemäß IEC 34-5) | IP55 | |
| IE-Wirkungsgradklasse | IE4 | |
| Wirkungsgrad | IE4 85,7% | |
| Wärmeklasse (IEC 85) | F | |
| Netzfrequenz | 50 Hz | |
| Motor - Produktnummer | 93384069 | |
| Motorwirkungsgrad bei halber Last | 83.1-81.2 % | |
| Motorwirkungsgrad bei 3/4-Last | 85-84.2 % | |
| Motorwirkungsgrad bei Vollast | 85.7 % | |
| Bauart des Motors | WEG | |
| Motorpole | 4 | |
| Bemessungsstrom | 2,99-2,96/1,73-1,71 A | |
| Motorbemessungsleistung P2 | 0.75 kW | |
| Nenn-Drehzahl | 1460 1/min | |
| Bemessungsspannung | 3 x 220-240D/380-415Y V | |
| Anlaufstrom | 760-830 % | |
| Installation | Code Anschl. Art | F |
| Code für Rohranschluss | F | |
| Grösse Motorflansch | FT100 | |
| Max. Druck bei vorgegebener Temperatur | 6 bar / 120 °C | |
| Maximale Umgebungstemperatur | -20 .. 55 °C | |
| Max. Betriebsdruck | 6 bar | |
| Rohranschluss-Standard | EN 1092-3 | |
| Einbaulänge | 360 mm | |
| Nenndruckstufe | PN 6 | |
| Anschlussgröße | DN 80 | |
| Anschlusstyp | DIN | |
| Fördermedium | Dichte | 998.2 kg/m³ |
| Medientemperaturbereich | -25 .. 120 °C | |
| Medientemp. bei Datenerfassung | 20 °C | |
| Werkstoffe | Code Material | Z |
| Laufrad | EN 1.4301 | |
| Laufradwerkstoff gemäß ASTM | AISI 304 | |
| Laufradwerkstoff | Edelstahl | |
| Typenschlüssel für Material | Z | |
| Pumpengehäuse | ASTM B505 | |
| Pumpenmantel | CuSn10 | |
| Pumpengehäuse | Bronze | |
| Steuerung | Frequenzumrichter | ohne |
| Sonstiges Information | Bruttogewicht | 67.1 kg |
| Herkunftsland | HU | |
| Mindesteffizienzindex MEI ≥ | 0.70 | |
| Nettogewicht | 58.5 kg | |
| Versandvol. | 0.204 m³ | |
| Zolltarif Nr. | 84137051 |
