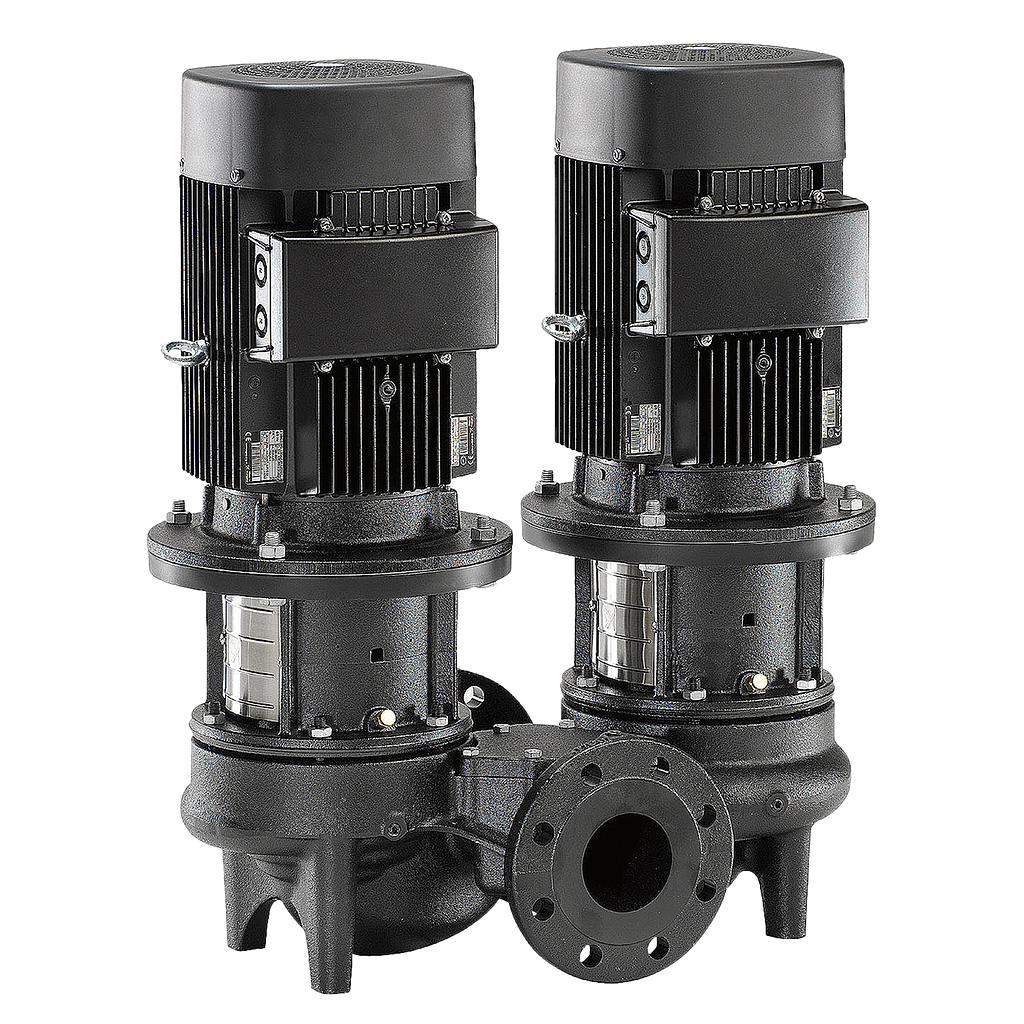

TPD 80-520/2 A-F-A-BQQE-PW1
Acheter en ligne à un prix avantageux dans la boutique profluid - pour les commandes volumineuses ou les remises échelonnées, veuillez nous contacter pour obtenir une offre personnalisée.
L'offre s'adresse exclusivement aux entreprises.
Grundfos 93428423 Einstufige Inlinepumpen TPD 80-520/2 A-F-A-BQQE-PW1
Product code: 93428423
EAN Number: 5715472562837
Einstufige Doppelpumpe mit Spiralpumpengehäuse in Inline-Bauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpe und der Motor sind direkt miteinander verbunden. Die Doppelpumpe verfügt über zwei parallel angeordnete Pumpenköpfe. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Jeder Pumpenkopf ist mit einer nicht entlasteten Gummifaltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 16 gemäß EN 1092-2 und ISO 7005-2. Jeder Pumpenkopf ist mit einem lüftergekühlten Asynchronmotor gleicher Baugröße und Leistung ausgerüstet.
| Links to notes in other regional sites (our database) | {"n@grundfos@es@24591":true,"n@grundfos@fr@41864":true,"n@grundfos@global@157033":true} | |
| Produkt Informationen | EAN-Nummer | 5715472562837 |
| Produktnummer | 93428423 | |
| Förderleistung | Tatsächlicher Laufraddurchmesser | 188 mm |
| Code Ausführung | A | |
| GLRD Code | BQQE | |
| ISO Abnahmekl. | ISO9906:2012 3B | |
| Maximale Förderhöhe | 520 dm | |
| Gleitringdichtung | BQQE | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 2970 1/min | |
| Pumpenausführung | A | |
| Nennförderstrom | 87.87 m³/h | |
| Nennförderhöhe | 42.39 m | |
| Elektrische Daten | eingebauter Motorschutz | PTC |
| Leistungsfaktor Cos phi | 0.84-0.79 | |
| Schutzart (gemäß IEC 34-5) | 55 Dust/Jetting | |
| IE-Wirkungsgradklasse | IE4 | |
| Wärmeklasse (IEC 85) | F | |
| Netzfrequenz | 50 Hz | |
| Motor - Produktnummer | 93160432 | |
| Motorwirkungsgrad bei halber Last | 93.4-93.2 % | |
| Motorwirkungsgrad bei 3/4-Last | 94.1 % | |
| Motorwirkungsgrad bei Vollast | 93.7 % | |
| Bauart des Motors | 160LC | |
| Motorpole | 2 | |
| Bemessungsstrom | 37.0/21.4 A | |
| Motorbemessungsleistung P2 | 18.5 kW | |
| Nenn-Drehzahl | 2960-2970 1/min | |
| Bemessungsspannung | 3 x 380-400D/660-690Y V | |
| Anlaufstrom | 1160-1190 % | |
| Installation | Code Anschl. Art | F |
| Code für Rohranschluss | F | |
| Grösse Motorflansch | FF300 | |
| Max. Druck bei vorgegebener Temperatur | 16 bar / 120 °C | |
| Maximale Umgebungstemperatur | -30 .. 60 °C | |
| Max. Betriebsdruck | 16 bar | |
| Rohranschluss-Standard | EN 1092-2 | |
| Einbaulänge | 500 mm | |
| Nenndruckstufe | PN 16 | |
| Anschlussgröße | DN 80 | |
| Anschlusstyp | DIN | |
| Fördermedium | Dichte | 998.2 kg/m³ |
| Medientemperaturbereich | -25 .. 120 °C | |
| Medientemp. bei Datenerfassung | 20 °C | |
| Werkstoffe | Code Material | A |
| Laufrad | EN-GJL-200 | |
| Laufradwerkstoff gemäß ASTM | ASTM class 30 | |
| Laufradwerkstoff | Grauguss | |
| Typenschlüssel für Material | A | |
| Pumpengehäuse | ASTM class 35 | |
| Pumpenmantel | EN-GJL-250 | |
| Pumpengehäuse | Grauguss | |
| Steuerung | Frequenzumrichter | ohne |
| Sonstiges Information | Bruttogewicht | 414 kg |
| Herkunftsland | HU | |
| Mindesteffizienzindex MEI ≥ | 0.70 | |
| Nettogewicht | 380 kg | |
| Versandvol. | 1.14 m³ | |
| Zolltarif Nr. | 84137065 |
