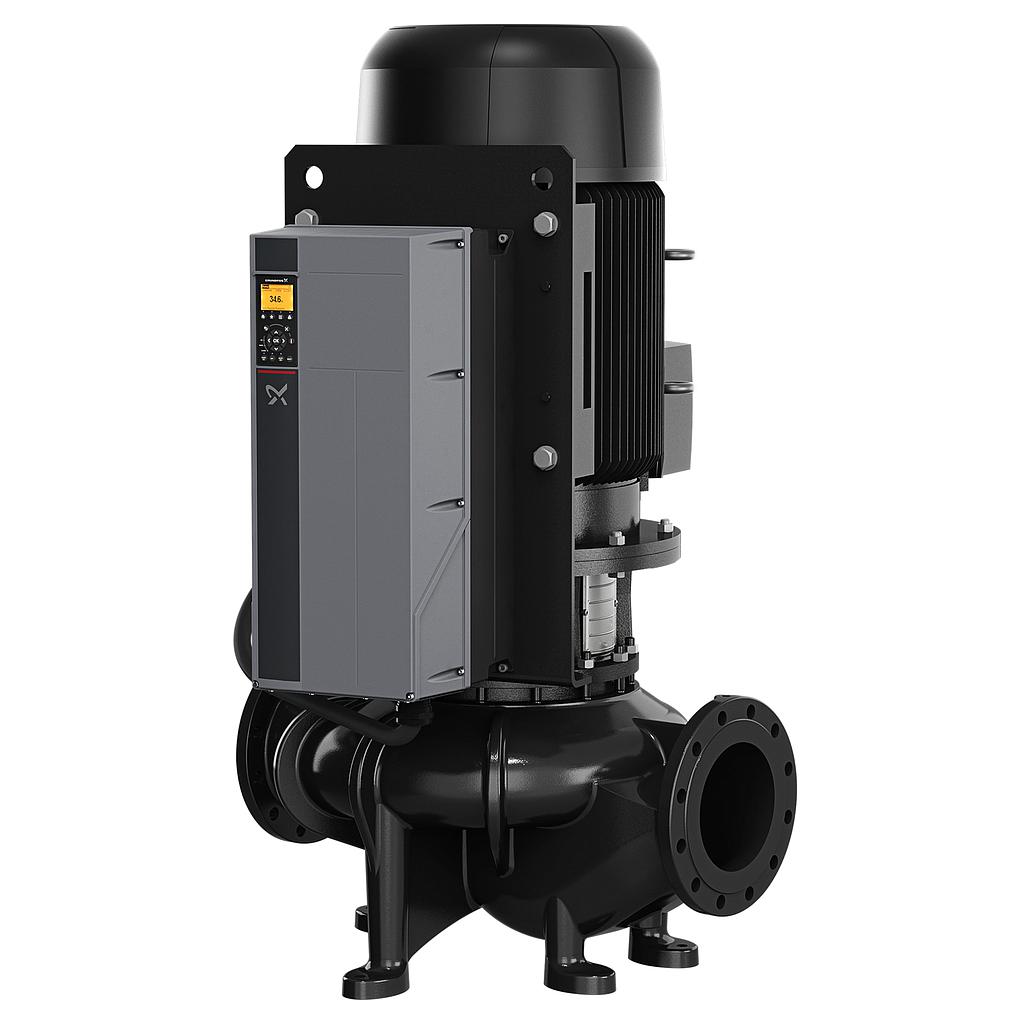

TPE 150-520/4 NC-A3-F-O-DAQF-UW3
Acheter en ligne à un prix avantageux dans la boutique profluid - pour les commandes volumineuses ou les remises échelonnées, veuillez nous contacter pour obtenir une offre personnalisée.
L'offre s'adresse exclusivement aux entreprises.
Grundfos 99474418 Einstufige Inlinepumpen TPE 150-520/4 NC-A3-F-O-DAQF-UW3
Product code: 99474418
EAN Number: 5713829708129
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer entlasteten O-Ring-Dichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 25 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet. Der Motor ist mit einem integrierten Frequenzumrichter und einem PI-Regler ausgestattet. Dies ermöglicht eine kontinuierliche Anpassung der Motordrehzahl und damit der Pumpenleistung an den aktuellen Bedarf.
| Links to notes in other regional sites (our database) | {"n@grundfos@global@170702":true} | |
| Produkt Informationen | EAN-Nummer | 5713829708129 |
| Produktnummer | 99474418 | |
| Förderleistung | Tatsächlicher Laufraddurchmesser | 381 mm |
| Code Ausführung | A3 | |
| GLRD Code | DAQF | |
| ISO Abnahmekl. | ISO9906:2012 3B | |
| Maximale Förderhöhe | 520 dm | |
| Gleitringdichtung | DAQF | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 1491 1/min | |
| Pumpenausführung | A3 | |
| Nennförderstrom | 310.6 m³/h | |
| Nennförderhöhe | 46.46 m | |
| Elektrische Daten | eingebauter Motorschutz | PTC |
| Leistungsfaktor Cos phi | 0.86 | |
| Schutzart (gemäß IEC 34-5) | IP55 | |
| IE-Wirkungsgradklasse | IE4 | |
| Wirkungsgrad | IE4 95,7% | |
| Wärmeklasse (IEC 85) | F | |
| Netzfrequenz | 50 Hz | |
| Motor - Produktnummer | 99454146 | |
| Motorwirkungsgrad bei halber Last | 95.4 % | |
| Motorwirkungsgrad bei 3/4-Last | 95.8 % | |
| Motorwirkungsgrad bei Vollast | 95.7 % | |
| Bauart des Motors | INNOMOTICS | |
| Motorpole | 4 | |
| Bemessungsstrom | 96.0/56.0 A | |
| Motorbemessungsleistung P2 | 55 kW | |
| Nenn-Drehzahl | 1486 1/min | |
| Bemessungsspannung | 3 x 380-420D/660-725Y V | |
| Anlaufstrom | 820 % | |
| Installation | Code Anschl. Art | F |
| Code für Rohranschluss | F | |
| Grösse Motorflansch | FF500 | |
| Max. Druck bei vorgegebener Temperatur | 25 bar / 140 °C | |
| Maximale Umgebungstemperatur | -10 .. 50 °C | |
| Max. Betriebsdruck | 25 bar | |
| Rohranschluss-Standard | EN 1092-2 | |
| Einbaulänge | 1000 mm | |
| Nenndruckstufe | PN 25 | |
| Anschlussgröße | DN 150 | |
| Anschlusstyp | DIN | |
| Fördermedium | Dichte | 998.2 kg/m³ |
| Medientemperaturbereich | 0 .. 140 °C | |
| Medientemp. bei Datenerfassung | 20 °C | |
| Werkstoffe | Code Material | O |
| Laufrad | EN-GJL-200 | |
| Laufradwerkstoff gemäß ASTM | ASTM class 30 | |
| Laufradwerkstoff | Grauguss | |
| Typenschlüssel für Material | O | |
| Pumpengehäuse | ASTM Grade 60-40-18 | |
| Pumpenmantel | EN-GJS-400-18-LT | |
| Pumpengehäuse | Kugelgraphit | |
| Steuerung | Zulassung für Frequenzumrichter | CE, CULUS, C-TICK |
| Frequenzumrichter | integriert | |
| Frequenzumrichtertyp | CUE 3X380-500V IP55 RUG 55KW | |
| VFD-Produktnummer | 99616826 | |
| Sonstiges Information | Konfi. Datei Nr. | 99465409 |
| Bruttogewicht | 1040 kg | |
| Herkunftsland | HU | |
| Mindesteffizienzindex MEI ≥ | 0.70 | |
| Nettogewicht | 874 kg | |
| Versandvol. | 3.55 m³ | |
| Zolltarif Nr. | 84137051 |
