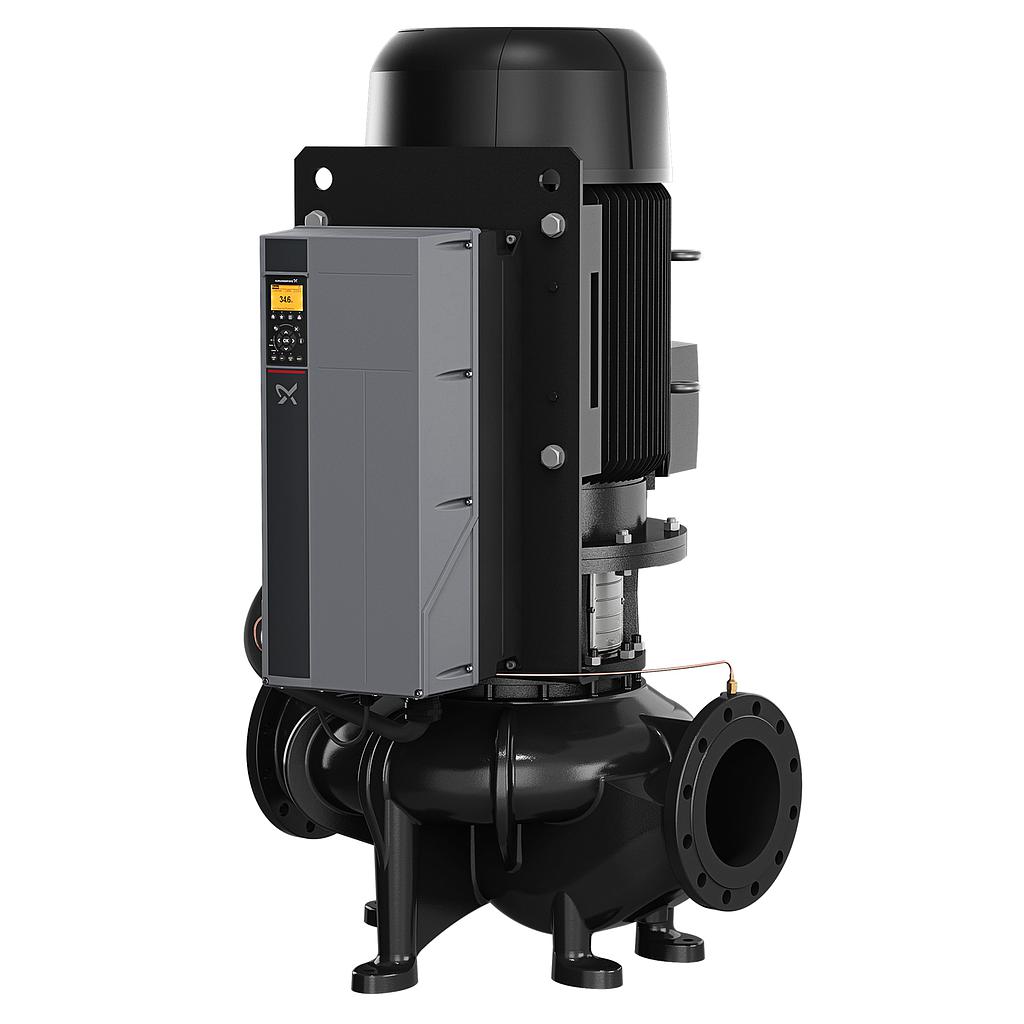

TPE 200-530/4 SC-A-F-B-BQQE-WW3
Acheter en ligne à un prix avantageux dans la boutique profluid - pour les commandes volumineuses ou les remises échelonnées, veuillez nous contacter pour obtenir une offre personnalisée.
L'offre s'adresse exclusivement aux entreprises.
Grundfos 93375341 Einstufige Inlinepumpen TPE 200-530/4 SC-A-F-B-BQQE-WW3
Product code: 93375341
EAN Number: 5715471655011
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Pumpe ist mit einer nicht entlasteten Gummi-Faltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 16 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Permanentmagnet-Synchronmotor ausgerüstet. Der Motorwirkungsgrad entspricht der Energieeffizienzklasse IE5 gemäß IEC 60034-30-2. Der Motor ist mit einem integrierten Frequenzumrichter und einem PI-Regler ausgestattet. Dies ermöglicht eine kontinuierliche Anpassung der Motordrehzahl und damit der Pumpenleistung an den aktuellen Bedarf. Die Pumpe ist mit einem Differenzdrucksensor ausgestattet.
| Links to notes in other regional sites (our database) | {"n@grundfos@es@16919":true,"n@grundfos@fr@23988":true,"n@grundfos@global@104512":true} | |
| Produkt Informationen | EAN-Nummer | 5715471655011 |
| Produktnummer | 93375341 | |
| Förderleistung | Tatsächlicher Laufraddurchmesser | 390 mm |
| Code Ausführung | A | |
| GLRD Code | BQQE | |
| ISO Abnahmekl. | ISO9906:2012 3B | |
| Maximale Förderhöhe | 530 dm | |
| Gleitringdichtung | BQQE | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 1491 1/min | |
| Pumpenausführung | A | |
| Nennförderstrom | 523 m³/h | |
| Nennförderhöhe | 46.73 m | |
| Elektrische Daten | eingebauter Motorschutz | PTC/PT1 |
| Leistungsfaktor Cos phi | 0.97 | |
| Schutzart (gemäß IEC 34-5) | IP55 | |
| IE-Wirkungsgradklasse | IE5 | |
| Wärmeklasse (IEC 85) | F | |
| Netzfrequenz | 50 Hz | |
| Motor - Produktnummer | 92669136 | |
| Motorwirkungsgrad bei Vollast | 96.6 % | |
| Bauart des Motors | 280M | |
| Motorpole | 4 | |
| Bemessungsstrom | 163 A | |
| Motorbemessungsleistung P2 | 90 kW | |
| Nenn-Drehzahl | 150-1500 1/min | |
| Bemessungsspannung | 3 x 400 V | |
| Installation | Code Anschl. Art | F |
| Code für Rohranschluss | F | |
| Grösse Motorflansch | FF500 | |
| Max. Druck bei vorgegebener Temperatur | 16 bar / 120 °C | |
| Maximale Umgebungstemperatur | -10 .. 50 °C | |
| Max. Betriebsdruck | 16 bar | |
| Rohranschluss-Standard | EN 1092-2 | |
| Einbaulänge | 1000 mm | |
| Nenndruckstufe | PN 16 | |
| Anschlussgröße | DN 200 | |
| Anschlusstyp | DIN | |
| Fördermedium | Dichte | 998.2 kg/m³ |
| Medientemperaturbereich | -25 .. 120 °C | |
| Medientemp. bei Datenerfassung | 20 °C | |
| Werkstoffe | Code Material | B |
| Laufrad | CuSn10-C | |
| Laufradwerkstoff | Bronze | |
| Typenschlüssel für Material | B | |
| Pumpengehäuse | ASTM class 35 | |
| Pumpenmantel | EN-GJL-250 | |
| Pumpengehäuse | Grauguss | |
| Steuerung | Zulassung für Frequenzumrichter | CE, CULUS, C-TICK |
| Frequenzumrichtertyp | CUE 3X380-500V IP55 RUG 90KW | |
| VFD-Produktnummer | 93260021 | |
| Sonstiges Information | Konfi. Datei Nr. | 93214766 |
| Bruttogewicht | 1160 kg | |
| Herkunftsland | HU | |
| Mindesteffizienzindex MEI ≥ | 0.70 | |
| Nettogewicht | 994 kg | |
| Versandvol. | 3.55 m³ | |
| Zolltarif Nr. | 84137051 |
