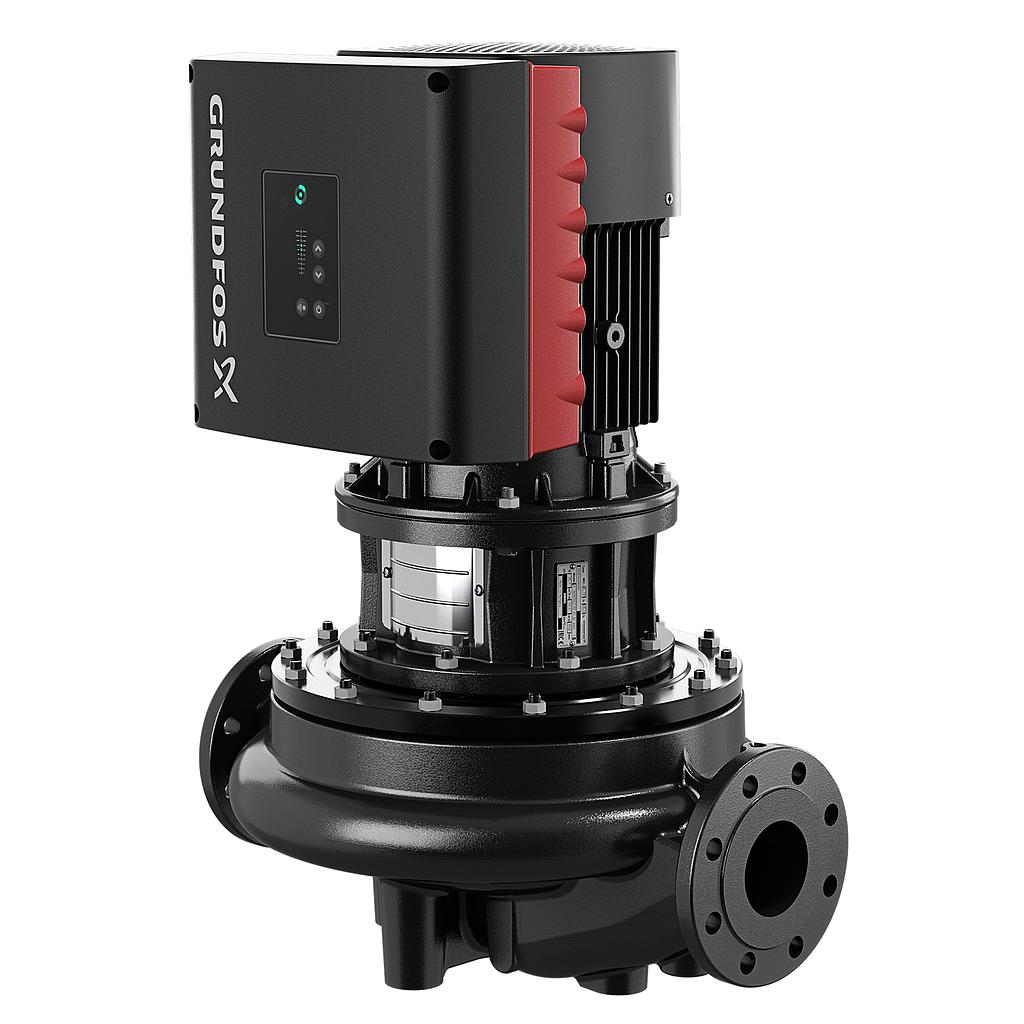

TPE2 100-140 N-A3-F-O-DAQF-LWA
Acheter en ligne à un prix avantageux dans la boutique profluid - pour les commandes volumineuses ou les remises échelonnées, veuillez nous contacter pour obtenir une offre personnalisée.
L'offre s'adresse exclusivement aux entreprises.
Grundfos 93338791 Einstufige Inlinepumpen TPE2 100-140 N-A3-F-O-DAQF-LWA
Product code: 93338791
EAN Number: 5715471140005
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 25 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Permanentmagnet-Synchronmotor ausgerüstet. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet. Der Motorwirkungsgrad entspricht der Energieeffizienzklasse IE5 gemäß IEC 60034-30-2.
| Links to notes in other regional sites (our database) | {"n@grundfos@fr@27159":true,"n@grundfos@global@64100":true} | |
| Produkt Informationen | EAN-Nummer | 5715471140005 |
| Produktnummer | 93338791 | |
| Förderleistung | Tatsächlicher Laufraddurchmesser | 215 mm |
| Code Ausführung | A3 | |
| GLRD Code | DAQF | |
| ISO Abnahmekl. | ISO9906:2012 3B2 | |
| Maximale Förderhöhe | 140 dm | |
| Gleitringdichtung | DAQF | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 1460 1/min | |
| Pumpenausführung | A3 | |
| Nennförderstrom | 97.55 m³/h | |
| Nennförderhöhe | 13.33 m | |
| Elektrische Daten | eingebauter Motorschutz | ELEC |
| Leistungsfaktor Cos phi | 0.92-0.88 | |
| Schutzart (gemäß IEC 34-5) | IP55 | |
| IE-Wirkungsgradklasse | IE5 | |
| Wärmeklasse (IEC 85) | F | |
| Netzfrequenz | 50 / 60 Hz | |
| Motor - Produktnummer | 93108491 | |
| Motorwirkungsgrad bei Vollast | 91.9 % | |
| Bauart des Motors | 132SG | |
| Motorpole | 0 | |
| Bemessungsstrom | 10.5-8.40 A | |
| Motorbemessungsleistung P2 | 5.5 kW | |
| Nenn-Drehzahl | 180-2200 1/min | |
| Bemessungsspannung | 3 x 380-500 V | |
| Installation | Code Anschl. Art | F |
| Code für Rohranschluss | F | |
| Grösse Motorflansch | FF265 | |
| Max. Druck bei vorgegebener Temperatur | 25 bar / 140 °C | |
| Maximale Umgebungstemperatur | -20 .. 50 °C | |
| Max. Betriebsdruck | 25 bar | |
| Rohranschluss-Standard | EN 1092-2 | |
| Einbaulänge | 670 mm | |
| Nenndruckstufe | PN 25 | |
| Anschlussgröße | DN 100 | |
| Anschlusstyp | DIN | |
| Fördermedium | Dichte | 998.2 kg/m³ |
| Medientemperaturbereich | 0 .. 140 °C | |
| Medientemp. bei Datenerfassung | 20 °C | |
| Werkstoffe | Code Material | O |
| Laufrad | EN-GJL-200 | |
| Laufradwerkstoff gemäß ASTM | ASTM class 30 | |
| Laufradwerkstoff | Grauguss | |
| Typenschlüssel für Material | O | |
| Pumpengehäuse | ASTM Grade 60-40-18 | |
| Pumpenmantel | EN-GJS-400-18-LT | |
| Pumpengehäuse | Kugelgraphit | |
| Steuerung | Bedienfeld | HMI 200 - Standard |
| Frequenzumrichter | integriert | |
| Funktionsmodul | FM310 - Advanced | |
| Sonstiges Information | Konfi. Datei Nr. | 93387747 |
| Bruttogewicht | 229 kg | |
| Herkunftsland | HU | |
| Mindesteffizienzindex MEI ≥ | 0.44 | |
| Nettogewicht | 200 kg | |
| Versandvol. | 0.743 m³ | |
| Zolltarif Nr. | 84137051 |
