TPE2 100-180 N-A-F-A-BQQE-IWB
In the profluid store simply buy online - for larger orders or scale discounts please contact us for an individual offer.
The offer is exclusively for professionals.

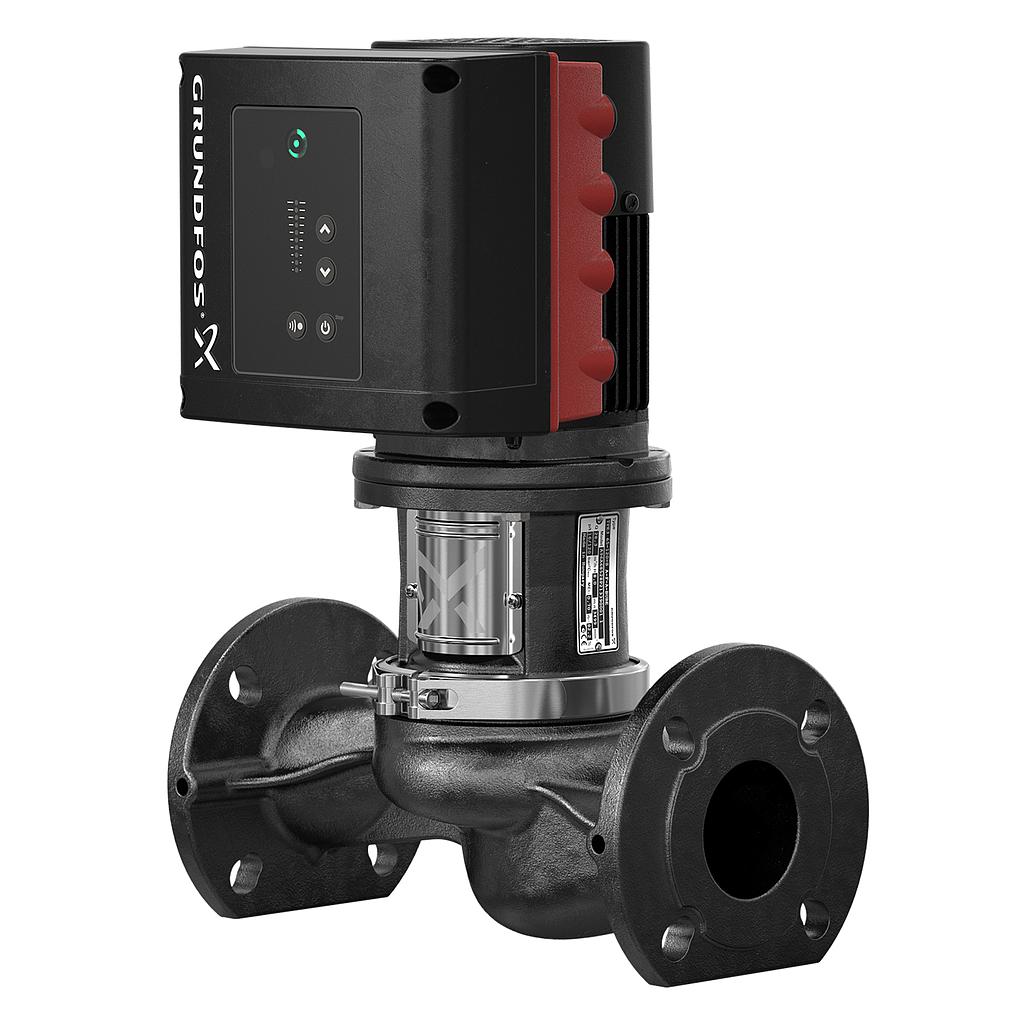

Grundfos 98437616 Einstufige Inlinepumpen TPE2 100-180 N-A-F-A-BQQE-IWB
Product code: 98437616
EAN Number: 5711495007829
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 10 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Permanentmagnet-Synchronmotor ausgerüstet. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet. Der Motorwirkungsgrad entspricht der Energieeffizienzklasse IE5 gemäß IEC 60034-30-2.
| Links to notes in other regional sites (our database) | {"n@grundfos@es@13553":true,"n@grundfos@fr@46230":true,"n@grundfos@global@192288":true} | |
| Produkt Informationen | EAN-Nummer | 5711495007829 |
| Produktnummer | 98437616 | |
| Förderleistung | Tatsächlicher Laufraddurchmesser | 90 mm |
| Code Ausführung | A | |
| GLRD Code | BQQE | |
| ISO Abnahmekl. | ISO9906:2012 3B2 | |
| Maximale Förderhöhe | 180 dm | |
| Gleitringdichtung | BQQE | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 3890 1/min | |
| Pumpenausführung | A | |
| Nennförderstrom | 50.8 m³/h | |
| Nennförderhöhe | 12.6 m | |
| Elektrische Daten | eingebauter Motorschutz | ELEC |
| Leistungsfaktor Cos phi | 0.93-0.87 | |
| Schutzart (gemäß IEC 34-5) | IP55 | |
| IE-Wirkungsgradklasse | IE5 | |
| Wärmeklasse (IEC 85) | F | |
| Netzfrequenz | 50 / 60 Hz | |
| Motor - Produktnummer | 99138021 | |
| Motorwirkungsgrad bei Vollast | 90.1 % | |
| Bauart des Motors | 90LD | |
| Motorpole | 0 | |
| Bemessungsstrom | 4.15-3.4 A | |
| Motorbemessungsleistung P2 | 2.2 kW | |
| Nenn-Drehzahl | 360-4000 1/min | |
| Bemessungsspannung | 3 x 380-500 V | |
| Installation | Code Anschl. Art | F |
| Code für Rohranschluss | F | |
| Grösse Motorflansch | 56C | |
| Max. Druck bei vorgegebener Temperatur | 10 bar / 120 °C | |
| Maximale Umgebungstemperatur | -20 .. 50 °C | |
| Max. Betriebsdruck | 10 bar | |
| Rohranschluss-Standard | EN 1092-2 | |
| Einbaulänge | 450 mm | |
| Nenndruckstufe | PN 10 | |
| Anschlussgröße | DN 100 | |
| Anschlusstyp | DIN | |
| Fördermedium | Dichte | 998.2 kg/m³ |
| Medientemperaturbereich | -25 .. 120 °C | |
| Medientemp. bei Datenerfassung | 20 °C | |
| Werkstoffe | Code Material | A |
| Laufrad | PES+30% GF | |
| Laufradwerkstoff | Verbundwerkstoff | |
| Typenschlüssel für Material | A | |
| Pumpengehäuse | ASTM class 35 | |
| Pumpenmantel | EN-GJL-250 | |
| Pumpengehäuse | Grauguss | |
| Steuerung | Bedienfeld | HMI 200 - Standard |
| Frequenzumrichter | integriert | |
| Funktionsmodul | FM 300 - Funktionsmodul Advanced | |
| Sonstiges Information | Konfi. Datei Nr. | 98819284 |
| Dänische VVS Nr. | 382225180 | |
| Finische LVI Nr. | 4616319 | |
| Bruttogewicht | 51.8 kg | |
| Herkunftsland | HU | |
| Mindesteffizienzindex MEI ≥ | 0.70 | |
| Nettogewicht | 43 kg | |
| Versandvol. | 0.164 m³ | |
| Zolltarif Nr. | 84137051 |
