TPE2 125-310 N-A-F-A-BQQE-QWB
In the profluid store simply buy online - for larger orders or scale discounts please contact us for an individual offer.
The offer is exclusively for professionals.

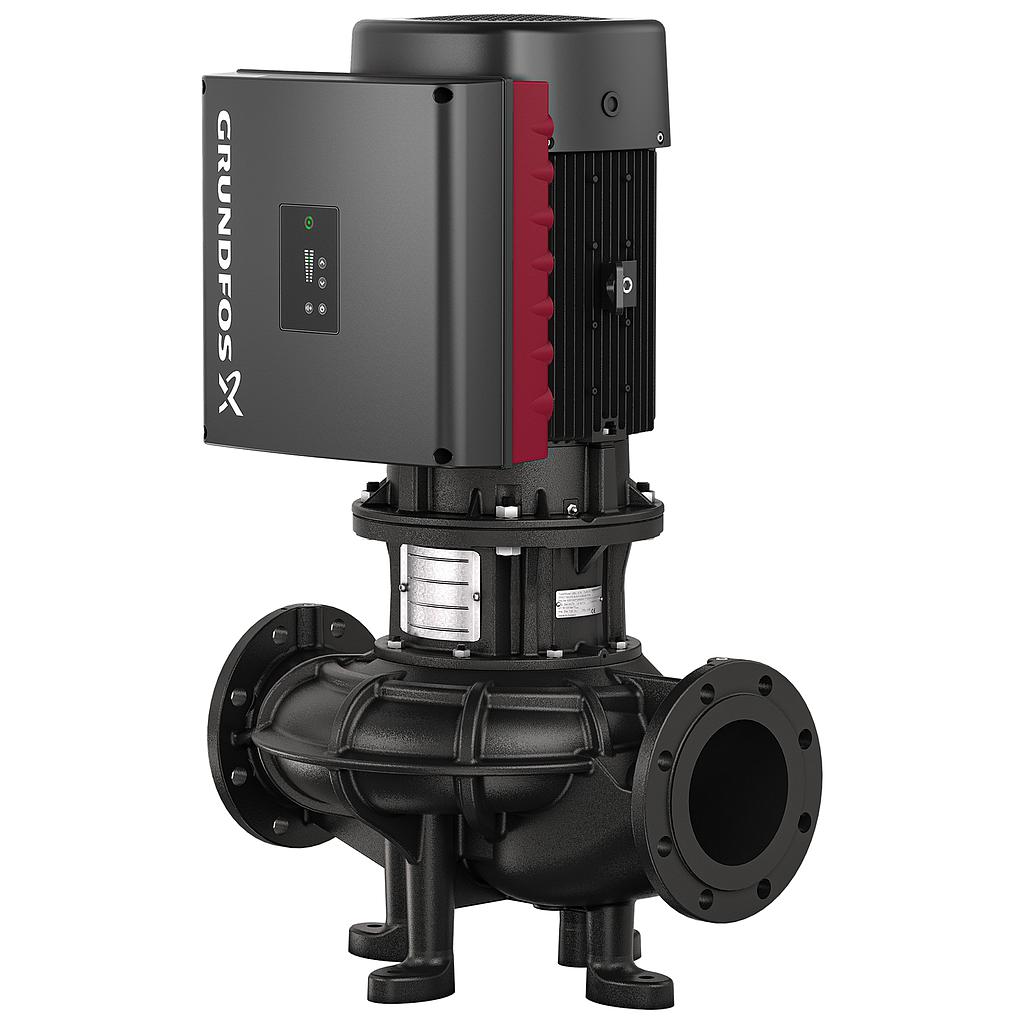

Grundfos 93338904 Einstufige Inlinepumpen TPE2 125-310 N-A-F-A-BQQE-QWB
Product code: 93338904
EAN Number: 5715471142269
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 16 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Permanentmagnet-Synchronmotor ausgerüstet. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet. Der Motorwirkungsgrad entspricht der Energieeffizienzklasse IE5 gemäß IEC 60034-30-2.
| Links to notes in other regional sites (our database) | {"n@grundfos@es@23420":true,"n@grundfos@fr@12874":true,"n@grundfos@global@35353":true} | |
| Produkt Informationen | EAN-Nummer | 5715471142269 |
| Produktnummer | 93338904 | |
| Förderleistung | Tatsächlicher Laufraddurchmesser | 160 mm |
| Code Ausführung | A | |
| GLRD Code | BQQE | |
| ISO Abnahmekl. | ISO9906:2012 3B | |
| Maximale Förderhöhe | 310 dm | |
| Gleitringdichtung | BQQE | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 3044 1/min | |
| Pumpenausführung | A | |
| Nennförderstrom | 242.6 m³/h | |
| Nennförderhöhe | 27.3 m | |
| Elektrische Daten | eingebauter Motorschutz | ELEC |
| Leistungsfaktor Cos phi | 0.94-0.93 | |
| Schutzart (gemäß IEC 34-5) | IP55 | |
| IE-Wirkungsgradklasse | IE5 | |
| Wärmeklasse (IEC 85) | F | |
| Netzfrequenz | 50 / 60 Hz | |
| Motor - Produktnummer | 92875531 | |
| Motorwirkungsgrad bei Vollast | 92.9 % | |
| Bauart des Motors | 180MC | |
| Motorpole | 0 | |
| Bemessungsstrom | 39.2-31.5 A | |
| Motorbemessungsleistung P2 | 22 kW | |
| Nenn-Drehzahl | 360-4000 1/min | |
| Bemessungsspannung | 3 x 380-480 V | |
| Installation | Code Anschl. Art | F |
| Code für Rohranschluss | F | |
| Grösse Motorflansch | FF300 | |
| Max. Druck bei vorgegebener Temperatur | 16 bar / 120 °C | |
| Maximale Umgebungstemperatur | -20 .. 50 °C | |
| Max. Betriebsdruck | 16 bar | |
| Rohranschluss-Standard | EN 1092-2 | |
| Einbaulänge | 620 mm | |
| Nenndruckstufe | PN 16 | |
| Anschlussgröße | DN 125 | |
| Anschlusstyp | DIN | |
| Fördermedium | Dichte | 998.2 kg/m³ |
| Medientemperaturbereich | -25 .. 120 °C | |
| Medientemp. bei Datenerfassung | 20 °C | |
| Werkstoffe | Code Material | A |
| Laufrad | EN-GJL-200 | |
| Laufradwerkstoff gemäß ASTM | ASTM class 30 | |
| Laufradwerkstoff | Grauguss | |
| Typenschlüssel für Material | A | |
| Pumpengehäuse | ASTM class 35 | |
| Pumpenmantel | EN-GJL-250 | |
| Pumpengehäuse | Grauguss | |
| Steuerung | Bedienfeld | HMI 200 - Standard |
| Frequenzumrichter | integriert | |
| Funktionsmodul | FM310 - Advanced | |
| Sonstiges Information | Konfi. Datei Nr. | 93255664 |
| Bruttogewicht | 239 kg | |
| Herkunftsland | HU | |
| Mindesteffizienzindex MEI ≥ | 0.7 | |
| Nettogewicht | 210 kg | |
| Versandvol. | 0.743 m³ | |
| Zolltarif Nr. | 84137051 |
