TPE2 200-160 N-A3-F-O-DAQF-OWA
Acheter en ligne à un prix avantageux dans la boutique profluid - pour les commandes volumineuses ou les remises échelonnées, veuillez nous contacter pour obtenir une offre personnalisée.
L'offre s'adresse exclusivement aux entreprises.

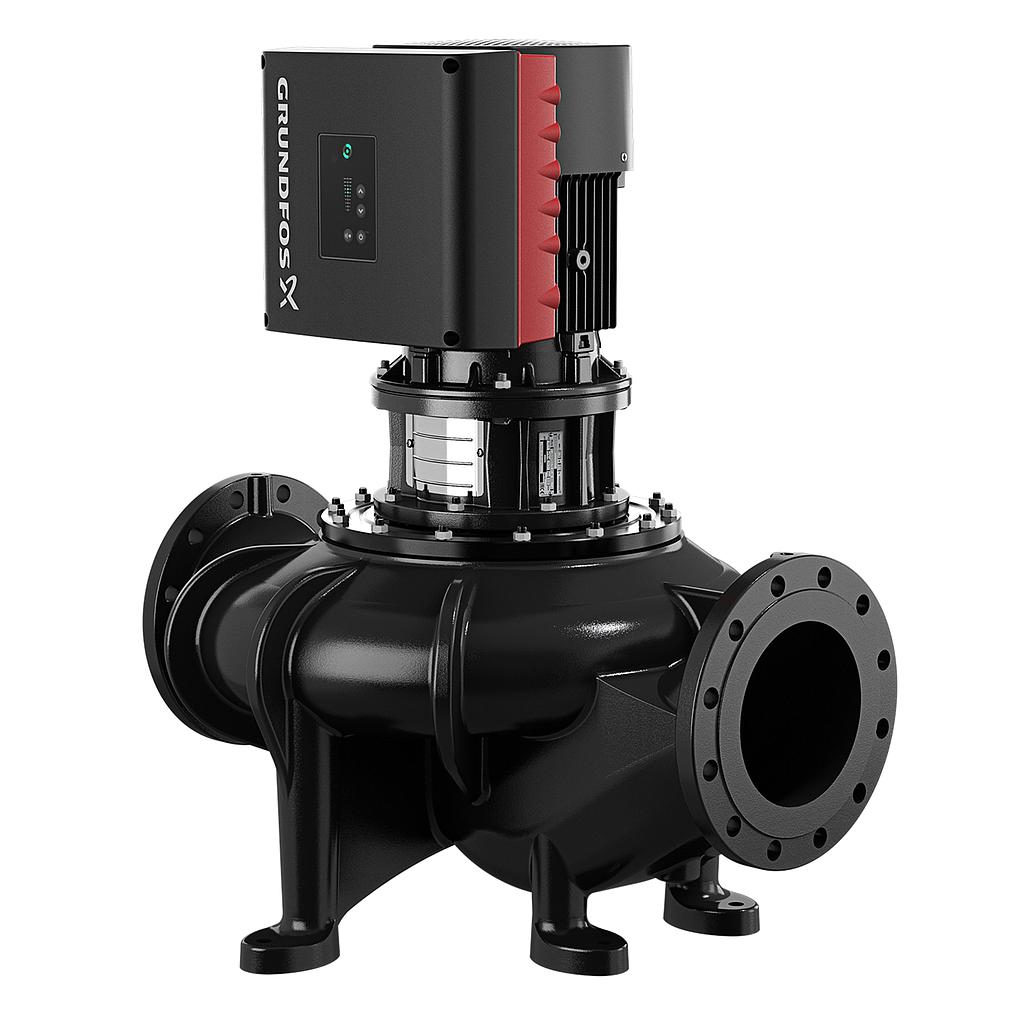

Grundfos 93338790 Einstufige Inlinepumpen TPE2 200-160 N-A3-F-O-DAQF-OWA
Product code: 93338790
EAN Number: 5715471139986
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 25 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Permanentmagnet-Synchronmotor ausgerüstet. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet. Der Motorwirkungsgrad entspricht der Energieeffizienzklasse IE5 gemäß IEC 60034-30-2.
| Links to notes in other regional sites (our database) | {"n@grundfos@fr@33587":true,"n@grundfos@global@136090":true} | |
| Produkt Informationen | EAN-Nummer | 5715471139986 |
| Produktnummer | 93338790 | |
| Förderleistung | Istdurchmesser des Laufrads | 226-220 mm |
| Code Ausführung | A3 | |
| GLRD Code | DAQF | |
| ISO Abnahmekl. | ISO9906:2012 3B | |
| Maximale Förderhöhe | 160 dm | |
| Gleitringdichtung | DAQF | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 1470 1/min | |
| Pumpenausführung | A3 | |
| Nennförderstrom | 412.3 m³/h | |
| Nennförderhöhe | 10.14 m | |
| Elektrische Daten | eingebauter Motorschutz | ELEC |
| Leistungsfaktor Cos phi | 0.94-0.91 | |
| Schutzart (gemäß IEC 34-5) | IP55 | |
| IE-Wirkungsgradklasse | IE5 | |
| Wärmeklasse (IEC 85) | F | |
| Netzfrequenz | 50 / 60 Hz | |
| Motor - Produktnummer | 92875534 | |
| Motorwirkungsgrad bei Vollast | 93.0 % | |
| Bauart des Motors | 160LE | |
| Motorpole | 0 | |
| Bemessungsstrom | 26.7-21.8 A | |
| Motorbemessungsleistung P2 | 15 kW | |
| Nenn-Drehzahl | 180-2200 1/min | |
| Bemessungsspannung | 3 x 380-480 V | |
| Installation | Code Anschl. Art | F |
| Code für Rohranschluss | F | |
| Grösse Motorflansch | FF300 | |
| Max. Druck bei vorgegebener Temperatur | 25 bar / 140 °C | |
| Maximale Umgebungstemperatur | -20 .. 50 °C | |
| Max. Betriebsdruck | 25 bar | |
| Rohranschluss-Standard | EN 1092-2 | |
| Einbaulänge | 900 mm | |
| Nenndruckstufe | PN 25 | |
| Anschlussgröße | DN 200 | |
| Anschlusstyp | DIN | |
| Fördermedium | Dichte | 998.2 kg/m³ |
| Medientemperaturbereich | 0 .. 140 °C | |
| Medientemp. bei Datenerfassung | 20 °C | |
| Werkstoffe | Code Material | O |
| Laufrad | EN-GJL-200 | |
| Laufradwerkstoff gemäß ASTM | ASTM class 30 | |
| Laufradwerkstoff | Grauguss | |
| Typenschlüssel für Material | O | |
| Pumpengehäuse | ASTM Grade 60-40-18 | |
| Pumpenmantel | EN-GJS-400-18-LT | |
| Pumpengehäuse | Kugelgraphit | |
| Steuerung | Bedienfeld | HMI 200 - Standard |
| Frequenzumrichter | integriert | |
| Funktionsmodul | FM310 - Advanced | |
| Sonstiges Information | Konfi. Datei Nr. | 93387744 |
| Bruttogewicht | 480 kg | |
| Herkunftsland | HU | |
| Mindesteffizienzindex MEI ≥ | 0.7 | |
| Nettogewicht | 383 kg | |
| Versandvol. | 1.68 m³ | |
| Zolltarif Nr. | 84137051 |
