TPE2 80-570 N-A-F-A-BQQE-QWB
Acheter en ligne à un prix avantageux dans la boutique profluid - pour les commandes volumineuses ou les remises échelonnées, veuillez nous contacter pour obtenir une offre personnalisée.
L'offre s'adresse exclusivement aux entreprises.

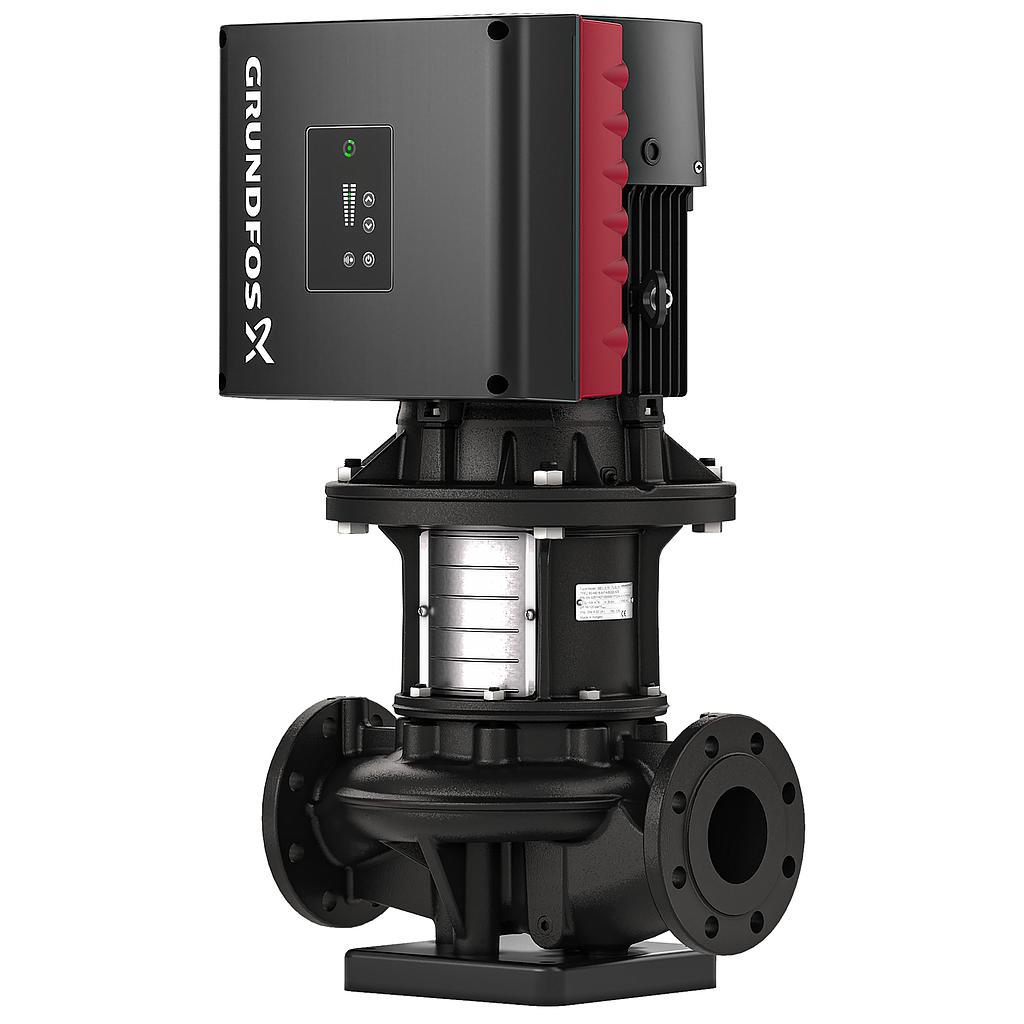

Grundfos 93339056 Einstufige Inlinepumpen TPE2 80-570 N-A-F-A-BQQE-QWB
Product code: 93339056
EAN Number: 5715471145307
Einstufige Spiralpumpe mit gegenüberliegenden Saug- und Druckstutzen in Inlinebauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 16 gemäß EN 1092-2 und ISO 7005-2. Die Pumpe ist mit einem lüftergekühlten Permanentmagnet-Synchronmotor ausgerüstet. Die Pumpe ist mit einem lüftergekühlten Asynchronmotor ausgerüstet. Der Motorwirkungsgrad entspricht der Energieeffizienzklasse IE5 gemäß IEC 60034-30-2.
| Links to notes in other regional sites (our database) | {"n@grundfos@es@22093":true,"n@grundfos@fr@26046":true,"n@grundfos@global@115440":true} | |
| Produkt Informationen | EAN-Nummer | 5715471145307 |
| Produktnummer | 93339056 | |
| Förderleistung | Tatsächlicher Laufraddurchmesser | 153 mm |
| Code Ausführung | A | |
| GLRD Code | BQQE | |
| ISO Abnahmekl. | ISO9906:2012 3B | |
| Maximale Förderhöhe | 570 dm | |
| Gleitringdichtung | BQQE | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 4000 1/min | |
| Pumpenausführung | A | |
| Nennförderstrom | 134.3 m³/h | |
| Nennförderhöhe | 48.6 m | |
| Elektrische Daten | eingebauter Motorschutz | ELEC |
| Leistungsfaktor Cos phi | 0.94-0.93 | |
| Schutzart (gemäß IEC 34-5) | IP55 | |
| IE-Wirkungsgradklasse | IE5 | |
| Wärmeklasse (IEC 85) | F | |
| Netzfrequenz | 50 / 60 Hz | |
| Motor - Produktnummer | 92875531 | |
| Motorwirkungsgrad bei Vollast | 92.9 % | |
| Bauart des Motors | 180MC | |
| Motorpole | 0 | |
| Bemessungsstrom | 39.2-31.5 A | |
| Motorbemessungsleistung P2 | 22 kW | |
| Nenn-Drehzahl | 360-4000 1/min | |
| Bemessungsspannung | 3 x 380-480 V | |
| Installation | Code Anschl. Art | F |
| Code für Rohranschluss | F | |
| Grösse Motorflansch | FF300 | |
| Max. Druck bei vorgegebener Temperatur | 16 bar / 120 °C | |
| Maximale Umgebungstemperatur | -20 .. 50 °C | |
| Max. Betriebsdruck | 16 bar | |
| Rohranschluss-Standard | EN 1092-2 | |
| Einbaulänge | 440 mm | |
| Nenndruckstufe | PN 16 | |
| Anschlussgröße | DN 80 | |
| Anschlusstyp | DIN | |
| Fördermedium | Dichte | 998.2 kg/m³ |
| Medientemperaturbereich | -25 .. 120 °C | |
| Medientemp. bei Datenerfassung | 20 °C | |
| Werkstoffe | Code Material | A |
| Laufrad | EN-GJL-200 | |
| Laufradwerkstoff gemäß ASTM | ASTM class 30 | |
| Laufradwerkstoff | Grauguss | |
| Typenschlüssel für Material | A | |
| Pumpengehäuse | ASTM class 35 | |
| Pumpenmantel | EN-GJL-250 | |
| Pumpengehäuse | Grauguss | |
| Steuerung | Bedienfeld | HMI 200 - Standard |
| Frequenzumrichter | integriert | |
| Funktionsmodul | FM310 - Advanced | |
| Sonstiges Information | Konfi. Datei Nr. | 93257109 |
| Bruttogewicht | 184 kg | |
| Herkunftsland | HU | |
| Mindesteffizienzindex MEI ≥ | 0.7 | |
| Nettogewicht | 159 kg | |
| Versandvol. | 0.56 m³ | |
| Zolltarif Nr. | 84137051 |
