NBE 200-400/280 AIAF1AESBQQESW3
Acheter en ligne à un prix avantageux dans la boutique profluid - pour les commandes volumineuses ou les remises échelonnées, veuillez nous contacter pour obtenir une offre personnalisée.
L'offre s'adresse exclusivement aux entreprises.

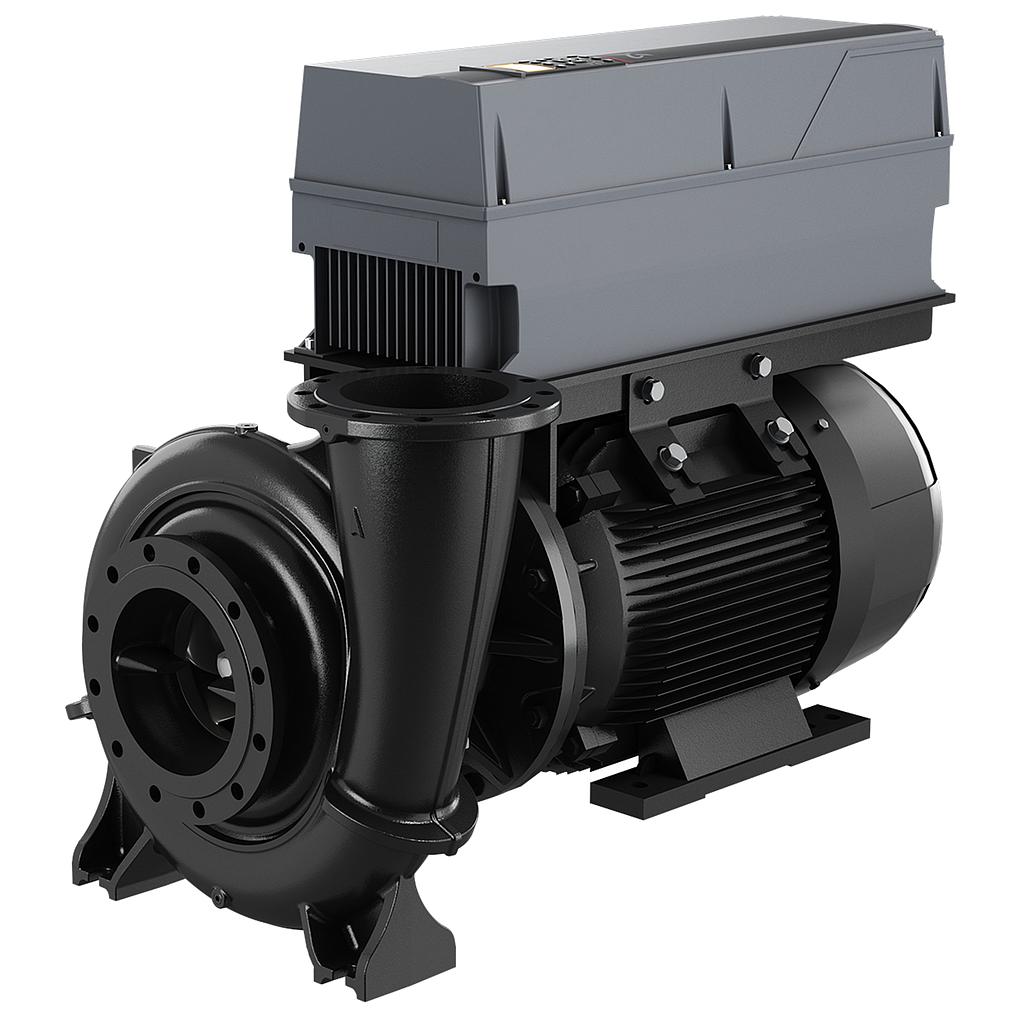

Grundfos 92941699 Pompes monocellulaires monobloc à aspiration axiale NBE 200-400/280 AIAF1AESBQQESW3
Product code: 92941699
EAN Number: 5715121893770
La pompe centrifuge non auto-amorçante, monocellulaire, est conçue selon la norme ISO 5199 avec des dimensions et une performance nominale conformes à la norme EN 733 (10 bars). Les brides sont PN 10 avec des dimensions conformes à EN 1092-2. La pompe possède un orifice d'aspiration axial, un orifice de refoulement radial, un arbre horizontal et une conception à extraction arrière qui permet de retirer le moteur, la lanterne, le flasque et la roue sans démonter le corps de pompe ni la tuyauterie. La garniture à soufflet en élastomère non équilibrée est conforme à la norme DIN EN 12756. La pompe est montée en monobloc sur un moteur ventilé asynchrone.
| Links to notes in other regional sites (our database) | {"n@grundfos@es@11633":true,"n@grundfos@fr@29687":true,"n@grundfos@global@152526":true} | |
| Informations sur le produit | Numéro EAN | 5715121893770 |
| Code article | 92941699 | |
| Capacité de transport | Diamètre réelle de la roue mobile | 280 mm |
| Conception des paliers | Standard | |
| Version pompe | A | |
| Code de la garniture mécanique | BQQE | |
| Tolérance courbe | ISO9906:2012 3B | |
| Diamètre nominal de la roue | 400 | |
| Garniture mécanique primaire | BQQE | |
| Vitesse de rotation pour les données de la pompe | 1485 1/min | |
| Version de pompe | A | |
| Débit nominal | 401 m³/h | |
| Hmt nom. | 22.97 m | |
| Diamètre arbre | 48 mm | |
| Système de garniture mécanique | Simple | |
| Données électriques | Isolation du roulement type N-end | CERAMIC SHAFT COATING |
| Protection moteur intégrée | PTC | |
| Cos phi - facteur de puissance | 0.84 | |
| Indice de protection (IEC 34-5) | IP55 | |
| Classe de rendement IE | IE4 | |
| Efficacité EI | IE4 95,4% | |
| Classe d'isolement (IEC 85) | F | |
| Fréquence d'alimentation | 50 Hz | |
| No moteur | 92691591 | |
| Rendement moteur à 1/2 charge | 94.8 % | |
| Rendement moteur à 3/4 charge | 95.4 % | |
| Rendement moteur à pleine charge | 95.4 % | |
| Conception montage selon norme CEI 34-7 | IM B35 | |
| Nombre de pôles | 4 | |
| Courant nominal | 67.0/38.5 A | |
| Puissance nominale - P2 | 37 kW | |
| Vitesse nominale | 1485 1/min | |
| Tension nominale | 3 x 380-420D/660-725Y V | |
| Intensité démarrage | 840 % | |
| Installation | Lubrification des roulements | Graisse |
| Code raccord | F1 | |
| Code raccordement | F1 | |
| Pression maximale de service | 10 bar | |
| Norme raccordement tuyaux | EN 1092-2 | |
| Pression nominale pour le raccordement | PN 10 | |
| Corps de pompe avec pieds (oui/non) | OUI | |
| Plage température ambiante | -10 .. 50 °C | |
| Taille raccordement d’entrée | DN 250 | |
| Taille raccordement de sortie | DN 200 | |
| Bloc de soutien (oui/non) | N | |
| Fluide transporté | Densité | 998.2 kg/m³ |
| Plage température liquide | -25 .. 120 °C | |
| Température liquide sélectionnée | 20 °C | |
| Matériaux | Code Material | A |
| Code pour élastomère | E | |
| Code caoutchouc | E | |
| Roue | EN-GJL-200 | |
| Roue | ASTM class 30 | |
| Roue | Fonte | |
| Revêtement interne du corps de pompe | CED | |
| Code matériau | A | |
| PH_MATR_QUALITY_ASTM | ASTM class 35 | |
| Corps de pompe | EN-GJL-250 | |
| PUMP_SHAFT_MATR_QLTY_ASTM | AISI 304 | |
| Corps de pompe | Fonte | |
| Arbre | EN 1.4301 | |
| Arbre | Stainless steel | |
| WEAR_RING_MATR_QLTY_EN | CuZn34Mn3AI2Fe1-C | |
| Bague d’usure | Laiton | |
| Commande | Appr. pour VFD | CE, CULUS, C-TICK |
| Convertisseur de fréquence | Intégré | |
| Capteur de pression | N | |
| Type de convertisseur de fréquence | CUE 3X380-500V IP55 RUG 37KW | |
| Code article VFD | 99616824 | |
| Autres informations | Poids brut | 980 kg |
| Pays d'origine | ||
| Langue sur la plaque signalétique de la pompe | GB | |
| Indice d’efficacité minimale, MEI ≥ | 0.58 | |
| Poids net | 878 kg | |
| Volume d'expédition | 2.59 m³ | |
| Code douanier | 84137051 |
