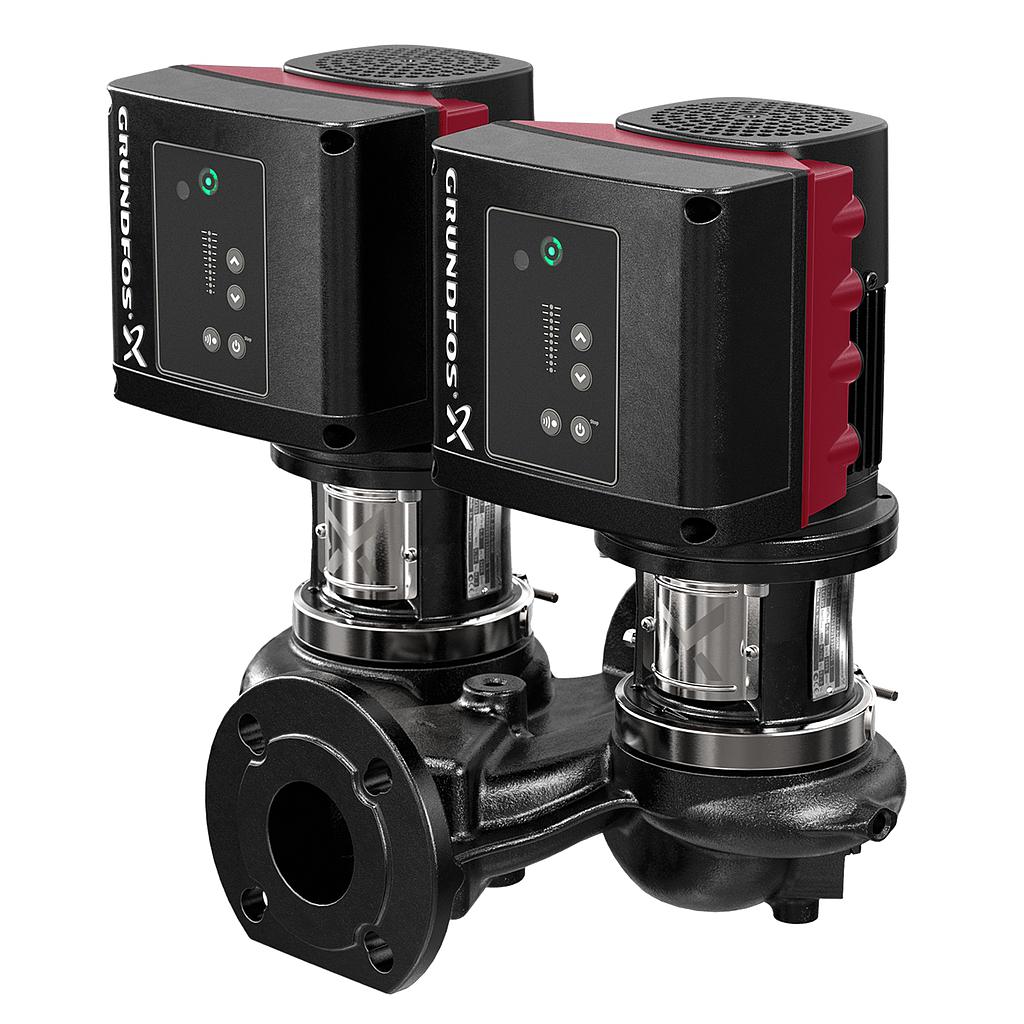

TPE2 D 40-120 N-A-F-A-BQQE-DYB
In the profluid store simply buy online - for larger orders or scale discounts please contact us for an individual offer.
The offer is exclusively for professionals.
Grundfos 98438561 Einstufige Inlinepumpen TPE2 D 40-120 N-A-F-A-BQQE-DYB
Product code: 98438561
EAN Number: 5711495019655
Einstufige Doppelpumpe mit Spiralpumpengehäuse in Inline-Bauweise. Der Saug- und Druckstutzen haben den gleichen Durchmesser. Die Pumpe und der Motor sind direkt miteinander verbunden. Die Doppelpumpe verfügt über zwei parallel angeordnete Pumpenköpfe. Die Pumpen sind nach dem Top-Pull-Out-Prinzip konstruiert, d. h. der Pumpenkopf (Motor, Kopfstück und Laufrad) kann zur Instandhaltung oder Wartung einfach abgenommen werden, während das Pumpengehäuse in der Verrohrung verbleibt. Jeder Pumpenkopf ist mit einer nicht entlasteten Gummifaltenbalgdichtung ausgerüstet. Die Gleitringdichtung entspricht EN 12756. Rohrleitungsanschluss über DIN-Flansche PN 6/10 gemäß EN 1092-2 und ISO 7005-2. Jeder Pumpenkopf ist mit einem lüftergekühlten Permanentmagent-Synchronmotor gleicher Baugröße und Leistung ausgerüstet. Jeder Pumpenkopf ist mit einem lüftergekühlten Asynchronmotor gleicher Baugröße und Leistung ausgerüstet. Der Motorwirkungsgrad entspricht der Energieeffizienzklasse IE5 gemäß IEC 60034-30-2.
| Links to notes in other regional sites (our database) | {"n@grundfos@es@17236":true,"n@grundfos@fr@47309":true,"n@grundfos@global@63757":true} | |
| Produkt Informationen | EAN-Nummer | 5711495019655 |
| Produktnummer | 98438561 | |
| Förderleistung | Tatsächlicher Laufraddurchmesser | 74 mm |
| Code Ausführung | A | |
| GLRD Code | BQQE | |
| ISO Abnahmekl. | ISO9906:2012 3B2 | |
| Maximale Förderhöhe | 120 dm | |
| Gleitringdichtung | BQQE | |
| Pumpendrehzahl, auf der die Pumpendaten beruhen | 3390 1/min | |
| Pumpenausführung | A | |
| Nennförderstrom | 12.7 m³/h | |
| Nennförderhöhe | 7.5 m | |
| Elektrische Daten | eingebauter Motorschutz | ELEC |
| Leistungsfaktor Cos phi | 0.96 | |
| Schutzart (gemäß IEC 34-5) | IP55 | |
| IE-Wirkungsgradklasse | IE5 | |
| Wärmeklasse (IEC 85) | F | |
| Netzfrequenz | 50 / 60 Hz | |
| Motor - Produktnummer | 99137991 | |
| Motorwirkungsgrad bei Vollast | 84 % | |
| Bauart des Motors | 71A | |
| Motorpole | 0 | |
| Bemessungsstrom | 2.4-2.1 A | |
| Motorbemessungsleistung P2 | 0.37 kW | |
| Nenn-Drehzahl | 360-4000 1/min | |
| Bemessungsspannung | 1 x 200-240 V | |
| Installation | Code Anschl. Art | F |
| Code für Rohranschluss | F | |
| Grösse Motorflansch | 56C | |
| Max. Druck bei vorgegebener Temperatur | 10 bar / 120 °C | |
| Maximale Umgebungstemperatur | -20 .. 50 °C | |
| Max. Betriebsdruck | 10 bar | |
| Rohranschluss-Standard | EN 1092-2 | |
| Einbaulänge | 250 mm | |
| Nenndruckstufe | PN 6/10 | |
| Anschlussgröße | DN 40 | |
| Anschlusstyp | DIN | |
| Fördermedium | Dichte | 998.2 kg/m³ |
| Medientemperaturbereich | -25 .. 120 °C | |
| Medientemp. bei Datenerfassung | 20 °C | |
| Werkstoffe | Code Material | A |
| Laufrad | PES+30% GF | |
| Laufradwerkstoff | Verbundwerkstoff | |
| Typenschlüssel für Material | A | |
| Pumpengehäuse | ASTM class 35 | |
| Pumpenmantel | EN-GJL-250 | |
| Pumpengehäuse | Grauguss | |
| Steuerung | Bedienfeld | HMI 200 - Standard |
| Frequenzumrichter | integriert | |
| Funktionsmodul | FM 300 - Funktionsmodul Advanced | |
| Sonstiges Information | Konfi. Datei Nr. | 98819169 |
| Bruttogewicht | 59.3 kg | |
| Herkunftsland | HU | |
| Mindesteffizienzindex MEI ≥ | 0.70 | |
| Nettogewicht | 46 kg | |
| Versandvol. | 0.252 m³ | |
| Zolltarif Nr. | 84137065 |
